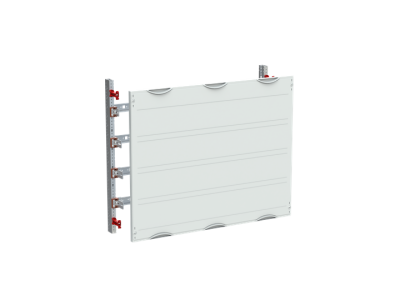

Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK309 | 2CPX041699R9999 ABB

Alternatywny kod produktu: 2CPX041699R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN MBK309 (symbol 2CPX041699R9999) to modułowa jednostka CombiLine przeznaczona do samodzielnego montażu na szynie DIN 35x15 mm. Zaprojektowana z myślą o rozdzielnicach elektrycznych, zapewnia elastyczną organizację przestrzeni montażowej o szerokości użytkowej 688 mm i głębokości regulowanej od 68 mm do 145 mm. Posiada 144 jednostki przestrzenne (4 GU = 600 mm) i szynę DIN z perforacją ułatwiającą mocowanie przewodów. Pokrywa w kolorze szarym RAL 7035 zamyka się pod kątem 90 stopni, zabezpieczając wnętrze panelu.

• Modułowa konstrukcja 4 GU (750 mm): Uniwersalna szerokość dostosowana do standardowych szaf sterowniczych i rozdzielnic – ułatwia planowanie układu aparatury.
• 144 jednostki przestrzenne: Maksymalna elastyczność w rozmieszczaniu aparatów i modułów – idealne do rozbudowanych instalacji.
• Regulowana głębokość 68–145 mm: Możliwość dostosowania przestrzeni montażowej do indywidualnych potrzeb instalacji.
• Szyna DIN 35x15 mm z perforacją: Stabilne mocowanie aparatury oraz przewodów, zabezpieczające przed przemieszczeniem podczas eksploatacji.
• Pokrywa RAL 7035 z zamknięciem 90°: Ochrona wnętrza panelu przed kurzem i uszkodzeniami mechanicznymi, jednocześnie zapewniająca łatwy dostęp do wnętrza.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic niskiego napięcia oraz wyposażenia wnętrza szaf sterowniczych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł MBK309 przeznaczony jest do organizacji przestrzeni montażowej w szafach sterowniczych, rozdzielnicach elektrycznych oraz pulpitach sterowniczych. Umożliwia uporządkowanie aparatury i przewodów, co ułatwia montaż, konserwację i późniejsze rozbudowy instalacji.

• Montaż aparatów modułowych w rozdzielnicach 1-fazowych i 3-fazowych.
• Organizacja przestrzeni w szafach sterowniczych przemysłowych i budynkowych.
• Stabilne mocowanie szyny DIN z aparaturą i przewodami wg norm PN-EN 61439.
• Wykorzystanie w układach sterowania maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od instalacji. Moduł mocować do szyny DIN przy użyciu dedykowanych uchwytów. Przewody wprowadzać przez odpowiednie otwory w pokrywie, zachowując minimalne promienie gięcia. Głębokość użytkowa musi być dostosowana do wymiarów aparatury – sprawdzić dokumentację techniczną. Zaleca się stosowanie dodatkowych profili stabilizujących przy montażu aparatów o większych gabarytach.

FAQ

• Jaka jest szerokość użytkowa modułu MBK309? Szerokość użytkowa wynosi 688 mm, co odpowiada 4 jednostkom GU (750 mm) w standardzie modułowym.
• Czy moduł można stosować w szafach o głębokości mniejszej niż 200 mm? Tak, minimalna zalecana głębokość szafy to 200 mm. Moduł posiada regulację głębokości użytkowej od 68 mm do 145 mm.
• Czy pokrywa modułu jest zdejmowana? Pokrywa zamyka się pod kątem 90 stopni i służy jako osłona, ale nie jest całkowicie zdejmowana. Zapewnia ochronę przed kurzem i mechanicznymi uszkodzeniami.
