Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK307 | 2CPX041687R9999 ABB

Alternatywny kod produktu: 2CPX041687R9999

Opis i Kluczowe Cechy

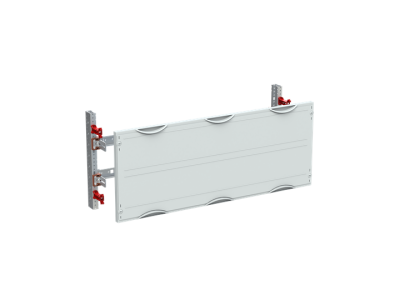

Panel montażowy CombiLine MBK307 (symbol 2CPX041687R9999) to moduł pod zaciski na szynę DIN przeznaczony do samodzielnego montażu w rozdzielnicach. Oferuje szerokość panelu 750 mm (3 jednostki siatkowe) oraz 72 jednostki przestrzenne, co zapewnia dużą elastyczność aranżacji aparatury. Regulowana bezstopniowo głębokość użytkowa w zakresie 68–145 mm pozwala dostosować wnękę do różnych głębokości szaf, a perforowane szyny DIN 35×15 mm ułatwiają prowadzenie przewodów.

• Szerokość panelu 750 mm / 72 jednostki przestrzenne: Umożliwia zainstalowanie dużej liczby aparatów modułowych w jednym rzędzie, optymalizując wykorzystanie przestrzeni w rozdzielnicy.
• Bezstopniowa regulacja głębokości (68–145 mm): Pozwala dopasować położenie szyn DIN do wybranej szafy – od głębokości 200 mm – bez konieczności stosowania dodatkowych adapterów.
• Szyna DIN 35×15 mm z perforacją: Ułatwia mocowanie opasek kablowych i organizację przewodów, co przyspiesza montaż i poprawia czytelność instalacji.
• Profil stabilizujący dla szyn o szerokości 3 paneli i więcej: Zapewnia sztywność konstrukcji przy większych rozstawach, eliminując ryzyko odkształceń pod obciążeniem.
• Pokrywy z tworzywa sztucznego RAL 7035, zamykanie pod kątem 90°: Gwarantują łatwy dostęp do wnętrza rozdzielnicy oraz estetyczny, jednolity wygląd w standardowym kolorze szaf.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dla rozdzielnic niskiego napięcia oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta zapewniają bezpieczną eksploatację.

Zastosowanie

Panel CombiLine MBK307 przeznaczony jest do budowy rozdzielnic głównych i podrozdzielnic w instalacjach mieszkaniowych, komercyjnych oraz przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest samodzielna konfiguracja wyposażenia na szynach DIN.

• Montaż aparatury modułowej (wyłączników, styczników, przycisków) w rozdzielnicach o głębokości od 200 mm.
• Tworzenie rozbudowanych pól rozdzielczych z dużą ilością jednostek przestrzennych (72 moduły) – idealne do sterowania oświetleniem, ogrzewaniem lub silnikami.
• Modernizacja istniejących rozdzielnic – wymiana starych płyt montażowych na system CombiLine z regulowaną głębokością.
• Organizacja przewodów w szafach sterowniczych – perforowane szyny DIN ułatwiają wyprowadzenie wiązek kablowych.

Wskazówki Montażowe

Montaż panelu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie rozdzielczej. Panel mocuje się na szynie DIN TH35 (lub bezpośrednio w szafie) zgodnie z instrukcją producenta. Regulację głębokości użytkowej wykonuje się za pomocą uchwytu montażowego – po ustawieniu żądanej pozycji dokręcić elementy mocujące momentem zalecanym w dokumentacji. Przekroje przewodów należy dobrać do prądu obciążenia instalacji. Po zakończeniu montażu sprawdzić poprawność połączeń i zamknięcie pokryw.

FAQ

• Czy panel jest dostarczany w całości z szynami DIN i pokrywami? Tak, zestaw MBK307 zawiera zmontowaną konstrukcję z szynami DIN 35×15 mm (perforowanymi) oraz pokrywy z tworzywa RAL 7035. Wymaga jedynie osadzenia w szafie i ewentualnej regulacji głębokości.
• Jaka jest maksymalna głębokość szafy wymagana do montażu? Panel przeznaczony jest do szaf o minimalnej głębokości 200 mm. Regulacja pozwala ustawić głębokość użytkową w zakresie 68–145 mm, co daje swobodę dopasowania do różnych obudów.
• Czy pokrywy można otwierać pod kątem większym niż 90°? Zgodnie z danymi producenta pokrywy zamykane są pod kątem 90°. Nie przewidziano mechanizmu otwierania powyżej tego kąta – zapewnia to stabilność i bezpieczeństwo użytkowania.
