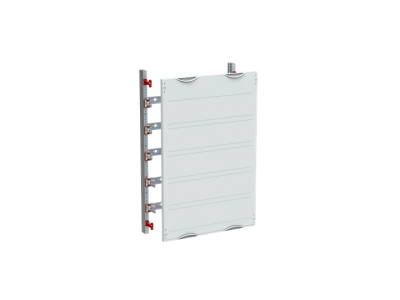

Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK210 | 2CPX041703R9999 ABB

Alternatywny kod produktu: 2CPX041703R9999

Opis i Kluczowe Cechy

Moduł pod zaciski CombiLine MBK210 (symbol 2CPX041703R9999) to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu na szynę DIN 35x15 mm. Wyposażony w jednostkę rusztową 5 GU (750 mm szerokości panelu 2x500 mm) z 120 jednostkami przestrzennymi, umożliwia elastyczne rozmieszczenie aparatury modułowej o różnych szerokościach. Pokrywa w kolorze szarym RAL 7035 zapewnia ochronę i estetykę instalacji.

• Szyna DIN 35x15 mm z perforacją: Umożliwia precyzyjny montaż aparatury modułowej oraz uchwytów przewodów, zapewniając stabilność i bezpieczeństwo połączeń.
• 120 jednostek przestrzennych: Duża pojemność pozwala na elastyczne rozmieszczenie aparatów o szerokości 1, 2 lub więcej jednostek modułowych.
• Pokrywa z tworzywa sztucznego, RAL 7035: Zapewnia ochronę przed kurzem i uszkodzeniami mechanicznymi, jednocześnie utrzymując jednolity wygląd instalacji.
• Bezstopniowa regulacja głębokości (68–145 mm): Dopasowanie do różnych szaf i rozdzielnic o głębokości od 200 mm, z możliwością precyzyjnego ustawienia.
• Zamknięcie pokrywy 90 stopni: Ułatwia dostęp do wnętrza panelu podczas prac konserwacyjnych lub modernizacyjnych.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dla instalacji niskonapięciowych, zapewniając bezpieczeństwo i kompatybilność z aparaturą modułową.

Zastosowanie

Moduł CombiLine MBK210 przeznaczony jest do budowy i rozbudowy szaf rozdzielczych, tablic sterowniczych oraz innych systemów modułowych w instalacjach elektrycznych i automatyce budynkowej.

• Montaż aparatury modułowej (wyłączników, styczników, zabezpieczeń) w szafach rozdzielczych i panelach sterowniczych.
• Budowa rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych o standardowych wymiarach szaf.
• Modernizacja istniejących instalacji poprzez dodanie nowych modułów bez konieczności wymiany całej szafy.
• Stosowanie w systemach automatyki budynkowej i rozdzielnicach podtynkowych.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Panel należy zamontować na szynie DIN 35x15 mm, a następnie umieścić aparaturę modułową w odpowiednich jednostkach przestrzennych. Regulacja głębokości odbywa się za pomocą uchwytu montażowego – unikać nadmiernego dokręcania. Po zamontowaniu aparatury należy zamknąć pokrywę i zablokować ją w pozycji 90 stopni. Przed oddaniem do eksploatacji należy sprawdzić poprawność połączeń i uziemienia.

FAQ

• Jaka jest maksymalna szerokość panelu? Panel MBK210 ma szerokość 2x500 mm (1000 mm łącznie), co odpowiada 5 jednostkom rusztowym (5 GU).
• Czy moduł nadaje się do montażu w szafach o głębokości 200 mm? Tak, moduł został zaprojektowany do stosowania w szafach o głębokości od 200 mm, z możliwością regulacji głębokości użytkowej w zakresie 68–145 mm.
• Jaki kolor ma pokrywa modułu? Pokrywa jest w kolorze szarym RAL 7035, standardowym dla większości instalacji elektrycznych.
