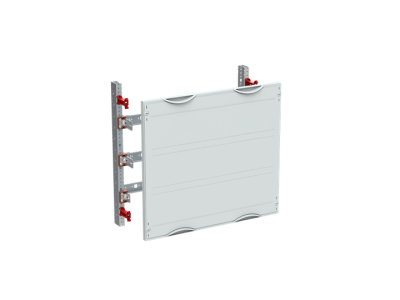

Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK208 | 2CPX041691R9999 ABB

Alternatywny kod produktu: 2CPX041691R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN CombiLine MBK208 (symbol 2CPX041691R9999) to modułowa tablica rozdzielcza zaprojektowana do samodzielnego montażu. Wyposażona w szynę DIN 35x15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów, pozwala na elastyczną konfigurację przestrzeni instalacyjnej. Szerokość użytkowa 438 mm i 72 jednostki przestrzenne zapewniają odpowiednią pojemność dla rozbudowanych instalacji elektrycznych. Pokrywa w kolorze szarym RAL 7035 z mechanicznym zamknięciem 90-stopniowym gwarantuje bezpieczeństwo i łatwy dostęp.

• 72 jednostki przestrzenne: Wystarczająca przestrzeń do organizacji modułów, aparatury i osprzętu w rozdzielnicach przemysłowych i budowlanych.
• Szerokość użytkowa 438 mm: Kompatybilna z większością standardowych szaf i obudów, zapewniająca swobodę montażu.
• Szyna DIN 35x15 mm z perforacją: Umożliwia precyzyjne mocowanie aparatury i dodatkowych elementów mocujących przewody.
• Pokrywa RAL 7035 z zamknięciem 90°: Ochrona przed przypadkowym otwarciem, estetyczny wygląd, zgodny z powszechnie stosowanymi standardami przemysłowymi.
• Bezstopniowa regulacja głębokości (68–145 mm): Dopasowanie do różnych grubości osprzętu i wymagań instalacyjnych.

Zgodność z Normami

Moduł spełnia wymagania dotyczące konstrukcji rozdzielnic elektrycznych zgodnie z normami europejskimi. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami dotyczącymi bezpieczeństwa niskonapięciowego. Zastosowane materiały są zgodne z normami przeciwpożarowymi i środowiskowymi.

Zastosowanie

Moduł CombiLine MBK208 przeznaczony jest do organizacji wnętrza rozdzielnic i szaf sterowniczych, gdzie wymagana jest elastyczna i trwała konstrukcja pod aparaturę modułową i osprzęt.

• Montaż w szafach sterowniczych i rozdzielnicach przemysłowych – organizacja przestrzeni dla aparatury modułowej.
• Wyposażenie instalacji budowlanych – rozdzielnice główne i podrozdzielnice mieszkaniowe.
• Zastosowanie w maszynach i urządzeniach przemysłowych wymagających modułowej konstrukcji wewnętrznej.
• Mocowanie aparatury pomiarowej, zabezpieczeniowej i sterowniczej na szynie DIN z zachowaniem odpowiedniego odstępu i porządku.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone. Moduł należy zamontować w szafie lub obudowie o odpowiedniej głębokości (co najmniej 200 mm). Szynę DIN należy odpowiednio przyciąć i zamocować do perforacji, następnie aparaturę montować zgodnie z wymaganiami producenta. Pokrywę należy zamknąć i zablokować w pozycji 90-stopniowej. Podczas montażu należy zachować zalecane odstępy między modułami i aparaturą.

FAQ

• Jakie są główne zalety modułu MBK208? Elastyczność konfiguracji, 72 jednostki przestrzenne, szeroka kompatybilność z aparaturą modułową oraz estetyczna pokrywa RAL 7035 z blokadą 90-stopniową.
• Czy moduł jest kompatybilny z aparaturą innych producentów? Tak – konstrukcja oparta na standardowej szynie DIN 35 mm zapewnia uniwersalność montażu z większością aparatury modułowej dostępnej na rynku.
• Jakie są zalecane odstępy montażowe? Dokładne odstępy zależą od wymiarów aparatury – należy postępować zgodnie z instrukcją montażu i dokumentacją techniczną urządzeń.
