Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK207K | 2CPX041635R9999 ABB

Alternatywny kod produktu: 2CPX041635R9999

Opis i Kluczowe Cechy

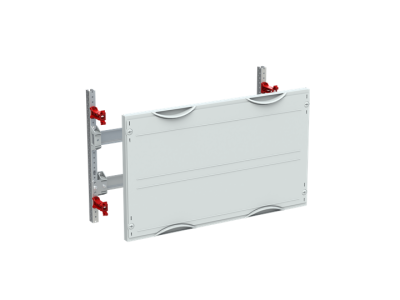

Moduł pod zaciski na szynę DIN CombiLine MBK207K (symbol 2CPX041635R9999) to modułowy panel rozdzielczy zaprojektowany do samodzielnego montażu na szynie DIN 35 x 7,5 mm. Zestaw wyposażony w 48 jednostek przestrzeni montażowych, pokrywy z tworzywa sztucznego z zamknięciem prasowanym i obracanym pod kątem 90° (RAL 7035) oraz szynę DIN z perforacją ułatwiającą prowadzenie przewodów. Idealne rozwiązanie do budowy rozdzielnic i szaf sterowniczych o głębokości użytkowej 51 mm.

• 48 jednostek przestrzeni montażowej: Duża pojemność pozwalająca na elastyczne rozmieszczenie aparatury modułowej i zacisków w układzie 2 rzędów po 24 jednostki.
• Pokrywy z tworzywa RAL 7035: Wygodne otwieranie i zamykanie za pomocą systemu obrotowego, estetyczny wygląd w standardowym kolorze szarym.
• Szyna DIN 35 x 7,5 mm z perforacją: Ułatwia prowadzenie i mocowanie przewodów, stabilne mocowanie aparatury modułowej.
• Zestaw do samodzielnego montażu: Pozwala na precyzyjne dopasowanie wymiarów i konfiguracji rozdzielnicy według indywidualnych potrzeb.
• Głębokość użytkowa 51 mm: Kompatybilny z typowymi szafami sterowniczymi, zapewniający swobodę prowadzenia przewodów.

Zgodność z Normami

Moduł CombiLine MBK207K spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic niskiego napięcia. Posiada deklarację zgodności CE i jest zgodny z normami VDE, IEC oraz EN dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł pod zaciski DIN CombiLine MBK207K służy do budowy rozdzielnic i szaf sterowniczych w instalacjach elektrycznych niskiego napięcia.

• Montaż aparatury modułowej (wyłączniki, przekaźniki, regulatory) w układzie 2 rzędów.
• Organizacja zacisków połączeniowych w rozdzielnicach przemysłowych i budynkowych.
• Budowa rozdzielnic dedykowanych do zasilania maszyn i urządzeń w halach produkcyjnych.
• Wykorzystanie w szafach sterowniczych o standardowej głębokości 120 mm.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Panel należy zamontować na szynie DIN 35 x 7,5 mm, upewniając się o stabilnym mocowaniu. Szynę DIN należy umieścić w szafie o głębokości użytkowej co najmniej 51 mm. Podczas układania przewodów należy korzystać z perforacji szyny, prowadząc kable w sposób uporządkowany. Pokrywy należy zamykać starannie, dociskając je do momentu pełnego zablokowania systemem obrotowym. Przed uruchomieniem instalacji należy sprawdzić poprawność połączeń i zgodność z dokumentacją projektową.

FAQ

• Ile jednostek przestrzeni montażowej posiada moduł MBK207K? Moduł wyposażony jest w 48 jednostek przestrzeni montażowej, zorganizowanych w 2 rzędach po 24 jednostki.
• Jaki jest kolor pokryw modułu? Pokrywy wykonane są w kolorze RAL 7035, standardowym szarym dla aparatury rozdzielczej.
• Czy moduł jest kompatybilny z szynami DIN innych producentów? Tak – moduł CombiLine MBK207K jest zaprojektowany do współpracy z szynami DIN 35 x 7,5 mm, zgodnymi z normą EN 50022, co zapewnia uniwersalność montażu.
