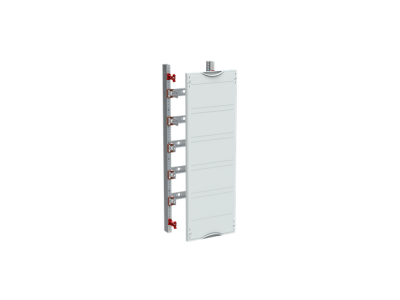

Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK110 | 2CPX041701R9999 ABB

Alternatywny kod produktu: 2CPX041701R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN CombiLine MBK110 (symbol 2CPX041701R9999) to modułowy panel rozdzielczy zaprojektowany do samodzielnego montażu w szafach sterowniczych. Jednostka rusztowa 5 GU o szerokości 250 mm i 60 jednostkach przestrzennych pozwala na elastyczne rozmieszczenie elementów instalacji. Wyposażony w szynę DIN 35x15 mm z perforacją ułatwiającą montaż uchwytów przewodów, zapewnia precyzyjne i trwałe mocowanie aparatury.

• Modułowa konstrukcja 5 GU: Umożliwia elastyczne dostosowanie układu instalacji do indywidualnych potrzeb – idealne rozwiązanie dla rozdzielnic o zróżnicowanej konfiguracji.
• Szerokość 250 mm i 60 jednostek przestrzennych: Zapewnia wystarczającą przestrzeń na montaż licznych elementów, takich jak styczniki, przekaźniki czy zabezpieczenia.
• Szyna DIN 35x15 mm z perforacją: Ułatwia precyzyjne mocowanie aparatury oraz organizację przewodów za pomocą uchwytów montażowych.
• Pokrywa RAL 7035 z zamknięciem 90°: Chroni wnętrze szafy przed kurzem i uszkodzeniami mechanicznymi, a także ułatwia dostęp do modułów podczas serwisowania.
• Regulowana głębokość użytkowa (68–145 mm): Dostosowuje się do różnych wymiarów szaf sterowniczych, zapewniając elastyczność montażu.

Zgodność z Normami

Moduł CombiLine MBK110 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i mechanicznego.

Zastosowanie

Moduł przeznaczony jest do organizacji wnętrza szaf sterowniczych i rozdzielnic elektrycznych, zapewniając porządek i ułatwiając montaż aparatury modułowej.

• Montaż aparatury w szafach sterowniczych o zróżnicowanej konfiguracji – styczniki, przekaźniki, zabezpieczenia.
• Organizacja przewodów w układzie modułowym – szyna DIN z perforacją ułatwia prowadzenie kabli.
• Stosowanie w przemysłowych i budowlanych instalacjach elektrycznych, gdzie wymagana jest modularność i łatwość rozbudowy.
• Wyposażenie szaf rozdzielczych w rozbudowanych systemach automatyki i sterowania.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że szafa sterownicza posiada odpowiednie wymiary (głębokość co najmniej 200 mm). Moduł mocować na szynie DIN 35x15 mm, wykorzystując perforację do uchwytów przewodów. Pokrywę zamykać z zachowaniem 90-stopniowego zakresu ruchu, aby zapewnić łatwy dostęp do wnętrza. Podczas montażu aparatury należy przestrzegać zaleceń producenta dotyczących momentów dokręcania i organizacji przewodów.

FAQ

• Czy moduł MBK110 jest kompatybilny z innymi elementami systemu CombiLine? Tak, moduł zaprojektowany jest w standardzie CombiLine, co gwarantuje pełną kompatybilność z innymi elementami systemu, takimi jak szyny DIN, pokrywy czy uchwyty przewodów.
• Jaka jest maksymalna liczba jednostek przestrzennych w module? Moduł MBK110 posiada 60 jednostek przestrzennych, co pozwala na montaż licznej aparatury w ramach jednostki rusztowej 5 GU.
• Czy moduł można stosować w szafach o mniejszej głębokości niż 200 mm? Nie – moduł jest przeznaczony do szaf o głębokości co najmniej 200 mm, aby zapewnić odpowiednią przestrzeń dla pokrywy i aparatury.
