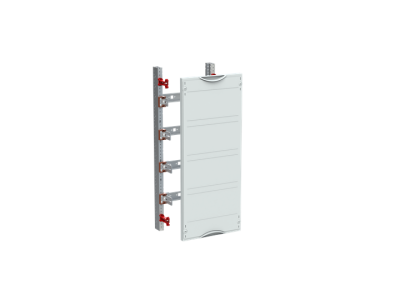

Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK109 | 2CPX041695R9999 ABB

Alternatywny kod produktu: 2CPX041695R9999

Opis i Kluczowe Cechy

Moduł pod zaciski na szynę DIN MBK109 (symbol 2CPX041695R9999) to modułowy panel rozdzielczy CombiLine zaprojektowany do samodzielnego montażu na szynie DIN 35×15 mm. Zapewnia organizację wnętrza szafy sterowniczej, umożliwiając uporządkowane prowadzenie przewodów i montaż aparatury modułowej. Szerokość użytkowa 188 mm (4 jednostki modularne GU) i głębokość regulowana od 68 mm do 145 mm pozwalają na elastyczne dostosowanie do różnych konfiguracji rozdzielnic. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 gwarantują estetykę i trwałość.

• 4 jednostki modularne GU (600 mm): Standardowa szerokość umożliwiająca montaż aparatury modułowej oraz prowadzenie wiązek przewodów w rozdzielnicach.
• Regulowana głębokość od 68 mm do 145 mm: Dostosowanie do różnych wymiarów szaf sterowniczych i potrzebnego miejsca na okablowanie.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczne wykończenie, odporne na korozję i uszkodzenia mechaniczne, zgodne z większością obudów przemysłowych.
• Bezstopniowa regulacja za pomocą uchwytu montażowego: Umożliwia precyzyjne ustawienie pozycji modułu względem szyny DIN bez konieczności stosowania dodatkowych narzędzi.
• Zamknięcie pokrywy pod kątem 90 stopni: Ułatwia montaż i demontaż aparatury, zapewniając jednocześnie ochronę przed pyłem i drobnymi zanieczyszczeniami.

Zgodność z Normami

Moduł MBK109 spełnia wymogi dyrektyw unijnych oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi organizacji wnętrza rozdzielnic i kompatybilności z szynami DIN 35×15 mm, co gwarantuje bezproblemową współpracę z aparaturą modułową.

Zastosowanie

Moduł pod zaciski na szynę DIN MBK109 znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i panelach rozdziału mocy, gdzie wymagana jest elastyczna organizacja przestrzeni montażowej.

• Montaż aparatury modułowej (wyłączników, styczników, przekaźników) w standardowych szafach 19-calowych.
• Organizacja okablowania w szafach sterowniczych o głębokości od 200 mm.
• Stosowanie jako panel rozdzielczy w małych i średnich instalacjach przemysłowych i budowlanych.
• Wyposażenie rozdzielnic w budynkach mieszkalnych i komercyjnych do prowadzenia przewodów i montażu dodatkowej aparatury.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Moduł mocować na szynie DIN 35×15 mm, ustawić głębokość za pomocą uchwytu montażowego, a następnie zamocować pokrywy. Upewnić się, że wszystkie elementy są odpowiednio zamocowane i nie ma luzów. Przewody wprowadzać i prowadzić zgodnie z dokumentacją techniczną, zachowując odpowiednie promienie gięcia i odstępy separacji.

FAQ

• Do jakiej szyny DIN jest przeznaczony moduł MBK109? Moduł przeznaczony jest do montażu na standardowej szynie DIN o wymiarach 35×15 mm.
• Jakie jest maksymalne obciążenie modułu? Dokładne parametry obciążenia nie zostały podane w danych produktu. Zalecamy stosowanie zgodnie z zaleceniami producenta aparatury modułowej.
• Czy moduł jest kompatybilny z innymi systemami modułowymi? Tak, moduł MBK109 został zaprojektowany zgodnie z normami dotyczącymi aparatury modułowej i powinien współpracować z większością standardowych elementów montowanych na szynie DIN.
