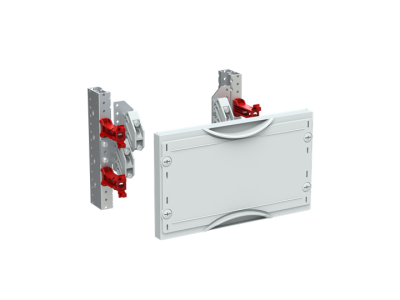

Moduł pod szyny N+PE, do samodzielnego montażu (zestaw), CombiLine, MBN169 | 2CPX041424R9999 ABB

Alternatywny kod produktu: 2CPX041424R9999

Opis i Kluczowe Cechy

Moduł pod szyny N+PE CombiLine MBN169 (indeks 2CPX041424R9999) to modułowa płyta montażowa zaprojektowana do samodzielnego montażu w szafach rozdzielczych. Wyposażony w jednostkę siatkową o szerokości 1 GU (150 mm) i łącznym wymiarze 12 jednostek przestrzennych (250 mm szerokości), idealnie nadaje się do budowy paneli rozdzielczych o dowolnej konfiguracji. Pokrywa z tworzywa sztucznego w kolorze szarym RAL7035 z mechanizmem zamykania pod kątem 90° zapewnia estetyczne wykończenie i łatwy dostęp do wnętrza modułu.

• 12 jednostek przestrzennych (GU): Wystarczająca przestrzeń do montażu aparatury modułowej, szyn zbiorczych i osprzętu instalacyjnego w standardowej szafie rozdzielczej.
• Szerokość 250 mm: Kompatybilny z typowymi szafami rozdzielczymi, umożliwiający montaż w jednej kolumnie lub w układzie wielorzędowym.
• Pokrywa z tworzywa RAL7035 z zamknięciem 90°: Estetyczne wykończenie, ochrona przed kurz i ciałami obcymi, jednocześnie zapewniający swobodny dostęp do modułu podczas prac serwisowych.
• Konstrukcja do szyn N/PE i zacisków poziomych: Umożliwia montaż szyn zbiorczych o rozstawie osi 40 mm (do 2 szyn Cu) oraz zacisków neutralnych i ochronnych – kluczowy element w budowie bezpiecznej i funkcjonalnej szafy rozdzielczej.
• Samodzielny montaż: Wszystkie elementy mocujące oraz instrukcja montażu zawarte w zestawie, co umożliwia szybkie i precyzyjne wykonanie prac instalacyjnych przez wykwalifikowany personel.

Zgodność z Normami

Moduł CombiLine MBN169 spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa instalacji elektrycznych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami VDE 0603, IEC 60439 oraz EN 61439, gwarantującymi odpowiednią wytrzymałość mechaniczną, izolacyjną i odporność na warunki środowiskowe.

Zastosowanie

Moduł pod szyny N+PE CombiLine MBN169 służy jako podstawa do budowy modułowych szaf rozdzielczych, tablic sterowniczych i pulpitów elektrycznych w instalacjach przemysłowych, budynkach biurowych oraz obiektach użyteczności publicznej.

• Budowa szaf rozdzielczych w instalacjach niskiego napięcia (do 320 A) – szyny N/PE i PE z możliwością montażu aparatury modułowej.
• Montaż w szafach o głębokości 200 mm i większej – zapewnia odpowiednią przestrzeń dla szyn zbiorczych i okablowania.
• Konfiguracja paneli rozdzielczych z uwzględnieniem wymagań norm bezpieczeństwa i ergonomii obsługi.
• Wymiana lub modernizacja istniejących instalacji – uniwersalna konstrukcja pasuje do standardowych systemów szyn zbiorczych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed rozpoczęciem prac należy zapoznać się z dokumentacją techniczną i instrukcją montażu dostarczoną z zestawem. Moduł mocować do szyny nośnej w szafie rozdzielczej, umieszczając go w odpowiedniej pozycji względem innych elementów. Szyny zbiorcze Cu należy montować osobno, zachowując rozstaw osi 40 mm. Po zamontowaniu aparatury modułowej i okablowaniu, należy upewnić się o prawidłowym zamknięciu pokrywy i jej mechanizmu blokady. Zaleca się przeprowadzenie testów wytrzymałości mechanicznej i elektrycznej po zakończeniu montażu.

FAQ

• Czy moduł MBN169 nadaje się do montażu w szafach o mniejszej głębokości niż 200 mm? Moduł został zaprojektowany do użytku od głębokości szafy 200 mm. Montaż w ciaśniejszych przestrzeniach może ograniczać funkcjonalność i utrudniać dostęp do wnętrza.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł CombiLine MBN169 obsługuje maksymalny prąd znamionowy do 320 A, co czyni go odpowiednim do większości instalacji niskiego napięcia.
• Czy pokrywa modułu może być otwierana pod kątem większym niż 90 stopni? Mechanizm pokrywy umożliwia otwarcie pod kątem 90 stopni – jest to ustawienie fabryczne, które zapewnia zarówno ochronę, jak i swobodny dostęp. Próba wymuszenia większego kąta może spowodować uszkodzenie mechanizmu.
