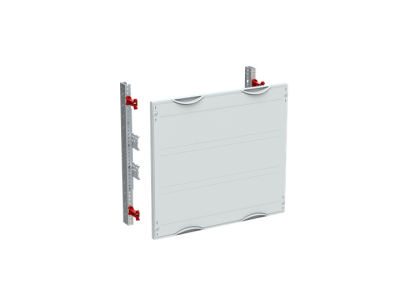

Moduł pod system szyn 850A, do samodzielnego montażu (zestaw), CombiLine, MBS231 | 2CPX041744R9999 ABB

Alternatywny kod produktu: 2CPX041744R9999

Opis i Kluczowe Cechy

Moduł pod system szyn 850A MBS231 (symbol 2CPX041744R9999) to modułowa jednostka rusztowa CombiLine przeznaczona do samodzielnego montażu w systemach szyn zbiorczych. Zaprojektowana do pracy z szynami poziomymi o rozstawie osi 100 mm, obsługuje maksymalny prąd znamionowy 850 A. Szerokość panelu wynosi 500 mm (72 jednostki przestrzenne GU), co umożliwia elastyczne rozplanowanie aparatury. Pokrywy wykonane z tworzywa sztucznego w kolorze szarym RAL 7035 zapewniają estetyczny wygląd i dodatkową ochronę wnętrza.

• Maksymalny prąd 850 A: Przeznaczony do instalacji o wysokim obciążeniu, takich jak rozdzielnice główne, stacje transformatorowe czy układy zasilania budynków przemysłowych.
• 72 jednostki przestrzenne (GU): Duża pojemność na aparaturę modułową – możliwość montażu wielu urządzeń zabezpieczających i sterujących w jednej obudowie.
• Szerokość panelu 500 mm: Umożliwia montaż w standardowych szafach o szerokości 600 mm z zachowaniem wymaganych odstępów izolacyjnych.
• Pokrywy z tworzywa RAL 7035: Neutralny kolor ułatwiający identyfikację w instalacjach, odporny na działanie środków chemicznych i promieniowanie UV.
• Konstrukcja do szyn poziomych z uchwytami ZX520: Stabilne mocowanie szyn zbiorczych, zapewniające pewność połączeń elektrycznych i mechaniczną wytrzymałość układu.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi konstrukcji rozdzielnic niskiego napięcia (m.in. PN-EN 61439-1, PN-EN 61439-2).

Zastosowanie

Moduł MBS231 przeznaczony jest do budowy modułowych rozdzielnic niskiego napięcia o wysokim prądzie znamionowym.

• Rozdzielnice główne w obiektach przemysłowych i handlowych.
• Stacje transformatorowe i układy zasilania awaryjnego (np. systemy UPS).
• Instalacje w budynkach użyteczności publicznej i centrach danych.
• Szafy sterownicze w maszynach i liniach produkcyjnych wymagających wysokiej obciążalności prądowej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Ustawienie szyn zbiorczych musi odbywać się w układzie poziomym z zachowaniem rozstawu osi 100 mm. Szyny zbiorcze miedziane należy montować oddzielnie (nie są dołączone do zestawu). Przed zamknięciem modułu upewnić się, że wszystkie połączenia elektryczne są prawidłowo wykonane i zabezpieczone. Pokrywy powinny być mocowane z uwzględnieniem wymaganej głębokości szafy (od 275 mm).

FAQ

• Czy moduł wymaga dodatkowego wyposażenia? Tak – szyny zbiorcze miedziane należy zamówić oddzielnie. W zestawie znajdują się tylko uchwyty ZX520 do ich montażu.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł obsługuje maksymalny prąd znamionowy 850 A, co czyni go odpowiednim do instalacji o wysokim obciążeniu.
• Do jakiej głębokości szafy można zastosować ten moduł? Moduł przeznaczony jest do szaf o głębokości co najmniej 275 mm.
