Moduł pod system szyn 440A-630A, do samodzielnego montażu (zestaw), CombiLine, MBS327 | 2CPX041742R9999 ABB

Alternatywny kod produktu: 2CPX041742R9999

Opis i Kluczowe Cechy

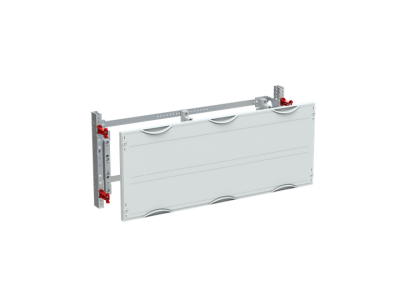

Moduł pod system szyn 440A-630A (symbol 2CPX041742R9999) w wersji CombiLine to niezbędny element do budowy modułowej tablicy rozdzielczej z systemem szyn zbiorczych 3-biegunowych. Zestaw służy do samodzielnego montażu i charakteryzuje się szerokością panelu 3×750 mm, rozstawem osi szyn zbiorczych 60 mm oraz nośnością do 630 A. Pokrywa z tworzywa sztucznego w kolorze RAL 7035 (szary) zamyka się pod kątem 90°, zabezpieczając wnętrze przed kurzem i uszkodzeniami mechanicznymi.

• System szyn 3-biegunowych: Umożliwia elastyczne prowadzenie obwodów fazowych, neutralnych i ochronnych w konfiguracji 440A-630A, dostosowanej do wysokich prądów znamionowych.
• 72 jednostki przestrzenne (GU): Duża pojemność montażowa – idealne rozwiązanie dla rozbudowanych instalacji elektrycznych wymagających wielu modułów aparatury.
• Pokrywa RAL 7035 z zamknięciem 90°: Zapewnia łatwy dostęp do wnętrza podczas prac serwisowych, jednocześnie chroniąc przed przypadkowym dotykiem części pod napięciem.
• Szerokość panelu 3×750 mm: Kompatybilny z szeroką gamą szaf rozdzielczych, ułatwia organizację przestrzeni w szafie o minimalnej głębokości 215 mm.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy (uchwyty szyn ZX151, system mocowania) dostarczane w jednym pakiecie – oszczędność czasu i pewność poprawnego montażu.

Zgodność z Normami

Moduł spełnia europejskie wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami serii EN 61439 dla niskonapięciowych rozdzielnic i sterownic. Posiada deklarację zgodności CE.

Zastosowanie

Moduł CombiLine 440A-630A przeznaczony jest do budowy rozbudowanych tablic rozdzielczych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach energetycznych.

• Montaż w szafach rozdzielczych o dużych wymaganiach prądowych (np. hale produkcyjne, stacje transformatorowe).
• Organizacja obwodów głównych i podrozdzielnic w systemie szyn zbiorczych 3-biegunowych.
• Stosowanie jako baza do montażu aparatury modułowej (wyłączników, styczników, zabezpieczeń).
• Budowa centralnych tablic sterowniczych w obiektach infrastruktury krytycznej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich środków bezpieczeństwa. Przed rozpoczęciem prac należy upewnić się, że system szyn zbiorczych jest odpowiednio zamocowany i wyrównany. Szyny miedziane (niezamówione w zestawie) muszą być dobrane zgodnie z maksymalnym prądem znamionowym 630 A. Pokrywę należy zamontować tak, aby ruchoma część otwierała się swobodnie pod kątem 90° bez ryzyka uszkodzenia mechanicznego. Po zakończeniu montażu sprawdzić stabilność konstrukcji i poprawność mocowania.

FAQ

• Czy zestaw zawiera szyny zbiorcze? Nie – szyny zbiorcze należy zamówić osobno. Moduł jest przystosowany do systemu 3-biegunowego o rozstawie osi 60 mm i nośności do 630 A.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł obsługuje prąd znamionowy do 630 A, co pozwala na stosowanie w instalacjach o wysokim zapotrzebowaniu energetycznym.
• Czy moduł nadaje się do montażu w szafach o mniejszej głębokości niż 215 mm? Minimalna zalecana głębokość szafy to 215 mm. Montaż w płytszych obudowach może utrudnić prawidłowe zamknięcie pokrywy i dostęp do wnętrza.
