Moduł pod system szyn 440A-630A, do samodzielnego montażu (zestaw), CombiLine, MBS127 | 2CPX041740R9999 ABB

Alternatywny kod produktu: 2CPX041740R9999

Opis i Kluczowe Cechy

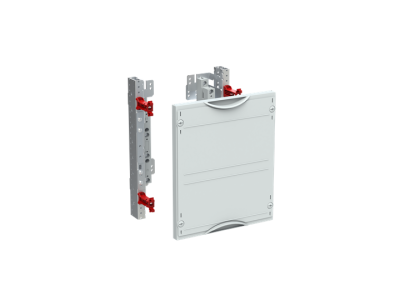

Moduł pod system szyn CombiLine MBS127 (symbol 2CPX041740R9999) to modułowe wyposażenie wnętrza do samodzielnego montażu w tablicach rozdzielczych z systemem szyn zbiorczych. Zaprojektowany do pracy z szynami 3-biegunowymi o rozstawie 60 mm, obsługuje maksymalny prąd znamionowy 630 A. Wyposażony w 24 jednostki przestrzenne (2 GU = 300 mm, szerokość panelu 250 mm), pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 z możliwością otwarcia do 90 stopni. Szyny zbiorcze nie są dołączone – należy je zamówić osobno.

• 24 jednostki przestrzenne: umożliwiają elastyczne rozmieszczenie aparatury modułowej w rozdzielnicy, dostosowane do standardowych rozmiarów.
• Pokrywy z tworzywa RAL 7035: zapewniają estetyczne zamknięcie modułu, chroniąc wnętrze rozdzielnicy przed kurzem i ciałami obcymi przy zachowaniu jednolitego designu.
• Maksymalny prąd znamionowy 630 A: odpowiedni do średnich i dużych instalacji przemysłowych oraz budynków użyteczności publicznej.
• Rozstaw szyn zbiorczych 60 mm: kompatybilny z szeroką gamą dostępnych szyn Cu, zapewnia stabilne i pewne połączenie elektryczne.
• Samodzielny montaż: konstrukcja modułu umożliwia szybki i precyzyjny montaż w szafie rozdzielczej przez wykwalifikowany personel.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zgodny z normami dotyczącymi modułowych tablic rozdzielczych i aparatury elektrycznej, w tym VDE i IEC. Zaprojektowany do stosowania w instalacjach zgodnych z normami budowlanymi i elektrycznymi.

Zastosowanie

Moduł CombiLine MBS127 przeznaczony jest do budowy i rozbudowy tablic rozdzielczych o średniej i dużej mocy z systemem szyn zbiorczych.

• Montaż w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Wymiana lub rozbudowa istniejących modułów w szafach sterowniczych.
• Stosowanie w systemach zasilania o prądzie znamionowym do 630 A.
• Budowa nowych instalacji z wykorzystaniem szyn zbiorczych Cu o rozstawie 60 mm.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Moduł należy zamontować na szynach zbiorczych, upewniając się o prawidłowym rozstawie 60 mm. Pokrywy należy zamocować z możliwością otwarcia do 90 stopni, co ułatwia późniejsze prace serwisowe. Szyny zbiorcze Cu należy dobrać zgodnie z maksymalnym prądem znamionowym instalacji. Po montażu sprawdzić stabilność połączeń i brak luzów.

FAQ

• Czy moduł wymaga szyn zbiorczych Cu? Tak – moduł CombiLine MBS127 jest przystosowany do współpracy z szynami zbiorczymi Cu o rozstawie 60 mm, które należy zamówić osobno.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł obsługuje maksymalny prąd znamionowy 630 A, co pozwala na jego zastosowanie w średnich i dużych instalacjach.
• Czy moduł jest przystosowany do montażu w dowolnym miejscu szafy rozdzielczej? Moduł przeznaczony jest do montażu w systemie szyn zbiorczych poziomych o rozstawie 60 mm. Głębokość szafy powinna wynosić co najmniej 215 mm.
