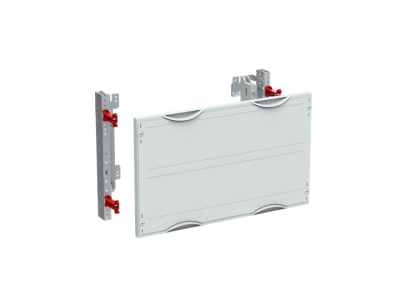

Moduł pod system szyn 250A-360A, do samodzielnego montażu (zestaw), CombiLine, MBS224 | 2CPX041738R9999 ABB

Alternatywny kod produktu: 2CPX041738R9999

Opis i Kluczowe Cechy

Moduł pod system szyn 250A-360A (symbol 2CPX041738R9999) to zestaw do samodzielnego montażu w systemie modułowych tablic rozdzielczych CombiLine. Przeznaczony do konstrukcji szaf sterowniczych z poziomymi szynami zbiorczymi, wyposażony w 48 jednostek przestrzennych (2 GU = 300 mm) i pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035. System umożliwia montaż maksymalnie 5 szyn miedzianych (zakup osobno), z rozstawem 40 mm.

• System szyn zbiorczych 5-biegunowych: Umożliwia organizację zasilania i rozdziału energii w instalacjach o wysokim obciążeniu prądowym (do 360 A).
• 48 jednostek przestrzennych (2 GU = 300 mm): Duża przestrzeń montażowa dla aparatury modułowej, w tym liczników, wyłączników różnicowoprądowych i styczników.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczne i trwałe wykończenie, zgodne z kolorystyką standardowych szaf rozdzielczych.
• Zamknięcie pokrywy 90 stopni: Ułatwia dostęp do wnętrza modułu podczas prac serwisowych bez konieczności demontażu całej pokrywy.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy (uchwyty szyn ZB5, konstrukcja nośna) zawarte w kompletacji – gotowy do instalacji w szafie o głębokości 200 mm.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji tablic rozdzielczych, w tym normy EN 61439-1 i EN 61439-3. Posiada deklarację zgodności CE oraz oznaczenie RAL 7035 zgodne z normami przemysłowymi.

Zastosowanie

Moduł MBS224 przeznaczony jest do budowy modułowych tablic rozdzielczych w instalacjach przemysłowych, budynkach użyteczności publicznej i obiektach komercyjnych wymagających wysokiej obciążalności prądowej.

• Organizacja rozdziału energii w szafach sterowniczych o głębokości 200 mm.
• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w systemie szyn zbiorczych 5-biegunowych.
• Stosowanie w instalacjach o maksymalnym prądzie znamionowym 360 A, np. w rozdzielnicach budynków wielorodzinnych lub przemysłowych maszynach.
• Wymiana lub rozbudowa istniejących tablic rozdzielczych zgodnych z systemem CombiLine.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną oraz normami instalacyjnymi. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że szafa rozdzielcza posiada odpowiednią głębokość (200 mm). Szyny miedziane należy zamówić osobno. Uchwyty szyn ZB5 montować zgodnie z instrukcją, zachowując rozstaw 40 mm. Pokrywę zamykać z maksymalnym kątem 90 stopni, aby uniknąć uszkodzenia mechanizmu.

FAQ

• Czy moduł jest przystosowany do montażu aparatury modułowej? Tak, wyposażony jest w 48 jednostek przestrzennych (2 GU = 300 mm), co umożliwia montaż standardowej aparatury modułowej zgodnej z systemem szyn zbiorczych.
• Jakiej głębokości szafa jest wymagana do montażu? Moduł jest przeznaczony do szaf o głębokości co najmniej 200 mm.
• Czy szyny zbiorcze są dołączone do zestawu? Nie – szyny miedziane (maksymalnie 5) należy zamówić osobno zgodnie z potrzebami instalacji.
