Moduł pod system szyn 250A-360A, do samodzielnego montażu (zestaw), CombiLine, MBS124 | 2CPX041737R9999 ABB

Alternatywny kod produktu: 2CPX041737R9999

Opis i Kluczowe Cechy

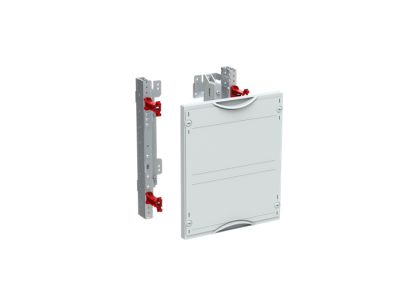

Moduł pod system szyn 250A-360A (symbol 2CPX041737R9999) z serii CombiLine MBS124 to modułowa jednostka kratowa (2 GU = 300 mm) przeznaczona do samodzielnego montażu w systemach szyn zbiorczych. Szerokość panelu wynosi 250 mm, co odpowiada 24 jednostkom przestrzennym. Wyposażony w pokrywę z tworzywa sztucznego w kolorze RAL 7035, dostępny w formie zestawu do samodzielnego montażu – szyny zbiorcze (5-biegunowe) należy zamówić osobno. Konstrukcja przewiduje ustawienie szyn zbiorczych w układzie poziomym z rozstawem osi 40 mm, obsługując do 5 szyn miedzianych o maksymalnym prądzie znamionowym 360 A.

• 24 jednostki przestrzenne (2 GU = 300 mm): Zapewnia dużą elastyczność przy planowaniu układu aparatury w szafach rozdzielczych o standardowej głębokości 200 mm.
• Pokrywa RAL 7035: Jednolity, estetyczny wygląd zgodny z większością aparatury modułowej i kolorystykę przemysłową.
• Szerokość panelu 250 mm: Kompaktowe wymiary umożliwiające montaż w standardowych szafach rozdzielczych.
• Maksymalny prąd znamionowy 360 A: Przeznaczony do instalacji o wysokim obciążeniu, spełniający wymagania dla systemów rozdzielczych o znacznym zapotrzebowaniu na moc.
• Zamknięcie pokrywy 90 stopni: Ułatwia dostęp do wnętrza modułu podczas prac serwisowych i konserwacyjnych.

Zgodność z Normami

Moduł spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego w zakresie konstrukcji i montażu aparatury modułowej. Produkt posiada deklarację zgodności CE oraz został zaprojektowany zgodnie ze standardami systemów szyn zbiorczych.

Zastosowanie

Moduł MBS124 CombiLine przeznaczony jest do budowy i rozbudowy modułowych tablic rozdzielczych, szczególnie w instalacjach przemysłowych i komercyjnych wymagających wysokiej obciążalności prądowej.

• Montaż w szafach rozdzielczych o głębokości minimalnej 200 mm.
• Budowa rozdzielnic głównych i podrozdzielnic o prądzie znamionowym do 360 A.
• Rozbudowa istniejących systemów szyn zbiorczych o nowe moduły funkcjonalne.
• Stosowanie w instalacjach o wysokim stopniu zaawansowania, gdzie wymagana jest modularność i skalowalność układu.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu szyn zbiorczych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Moduł mocować przy użyciu dedykowanych uchwytów do szyn zbiorczych, zachowując rozstaw osi 40 mm. Pokrywę zamykać z zablokowaniem w pozycji 90 stopni w celu zabezpieczenia przed przypadkowym otwarciem. Szyny zbiorcze (5-biegunowe) należy zamówić osobno, dobierając je pod kątem maksymalnego prądu znamionowego i przekroju.

FAQ

• Jakie szyny zbiorcze są kompatybilne z modułem MBS124? Moduł obsługuje do 5 szyn miedzianych w układzie 5-biegunowym. Dokładne dane dotyczące wymiarów i prądu znamionowego szyn należy sprawdzić w dokumentacji systemu CombiLine.
• Czy moduł posiada zamknięcie pokrywy? Tak, konstrukcja przewiduje zamknięcie pokrywy w pozycji 90 stopni, co zabezpiecza przed przypadkowym otwarciem podczas eksploatacji.
• Jaki jest maksymalny prąd znamionowy modułu? Moduł MBS124 obsługuje maksymalny prąd znamionowy 360 A, co umożliwia jego stosowanie w instalacjach o wysokim obciążeniu.
