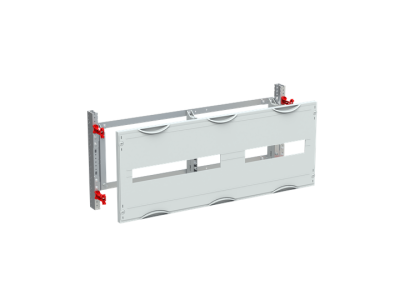

Moduł pod S750 szerokość 3PW, do samodzielnego montażu (zestaw), CombiLine, MBH351 | 2CPX042033R9999 ABB

Alternatywny kod produktu: 2CPX042033R9999

Opis i Kluczowe Cechy

Moduł pod S750 3PW (symbol 2CPX042033R9999) z serii CombiLine to element do samodzielnego montażu w modułowych tablicach rozdzielczych. Przeznaczony do systemu szyn zbiorczych 40 mm, oferuje 72 jednostki przestrzenne i szerokość użytkową 322 mm. Pokrywa z tworzywa sztucznego z mechanizmem otwierania pod kątem 90 stopni ułatwia dostęp do wnętrza podczas prac serwisowych. Konstrukcja nieprzystosowana do montażu wyłącznika głównego S750.

• 72 jednostki przestrzenne: Maksymalna elastyczność w zabudowie aparatury modułowej w tablicy rozdzielczej.
• Szerokość użytkowa 322 mm: Skompaktowana konstrukcja pozwala na efektywne wykorzystanie przestrzeni w szafie rozdzielczej.
• Pokrywa z tworzywa z obrotowym zamknięciem 90°: Ułatwia szybkie otwieranie i zamykanie bez użycia narzędzi – idealne do częstych przeglądów.
• System szyn zbiorczych 40 mm: Kompatybilny z maksymalnie 4 szynami Cu, dostosowany do standardowych rozstawów w instalacjach przemysłowych.
• Kolor RAL 7035: Standardowy szary odcień, estetycznie komponujący się z większością aparatury modułowej.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji tablic rozdzielczych i aparatury modułowej. Posiada oznaczenie CE oraz zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł S750 3PW CombiLine przeznaczony jest do budowy lub rozbudowy modułowych tablic rozdzielczych w instalacjach elektrycznych niskiego napięcia.

• Montaż aparatury modułowej w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowanie jako segment do budowy sekcji rozdzielczych w budynkach mieszkalnych i biurowych.
• Wykorzystanie w pomieszczeniach technicznych o podwyższonych wymaganiach estetycznych.
• Integracja z systemami szyn zbiorczych 3-biegunowych w instalacjach o prądzie znamionowym do 250 A.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Moduł mocować na szynie TH 35 mm zgodnie z normami DIN. Przed montażem aparatury sprawdzić szerokość użytkową i dostępną przestrzeń w szafie. Pokrywę należy otwierać wyłącznie w stanie beznapięciowym. W przypadku instalacji szyn zbiorczych pamiętać o użyciu odpowiednich uchwytów ZB5 i zachowaniu 40 mm odstępu między osiami.

FAQ

• Czy moduł nadaje się do montażu wyłącznika głównego S750? Konstrukcja modułu nie jest przystosowana do montażu wyłącznika głównego S750 – dedykowany jest wyłącznie do aparatury modułowej.
• Jakie są maksymalne wymiary szyn zbiorczych? Moduł obsługuje maksymalnie 4 szyny miedziane o rozstawie osi 40 mm. Dokładne wymiary szyn należy dobrać zgodnie z dokumentacją techniczną.
• Czy pokrywa ma wycięcie montażowe? Tak, pokrywa wyposażona jest w wycięcie konstrukcyjne, które ułatwia montaż aparatury na głębokości szafy od 200 mm.
