Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG435 | 2CPX041676R9999 ABB

Alternatywny kod produktu: 2CPX041676R9999

Opis i Kluczowe Cechy

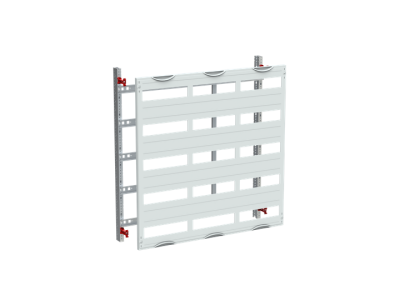

Moduł pod aparaty MBG435 (symbol 2CPX041676R9999) to modułowe rozwiązanie do samodzielnego montażu na szynie DIN 35 x 15 mm, zaprojektowane w systemie CombiLine. Stanowi bazę dla aparatów modułowych o szerokości 5 jednostek gabarytowych (GU) i całkowitej szerokości 750 mm, oferując 180 jednostek przestrzennych do elastycznego rozmieszczenia osprzętu. Panel wyposażony w szynę DIN z perforacją do mocowania uchwytów przewodów oraz dodatkowy profil stabilizujący, co gwarantuje stabilność konstrukcji.

• Modułowa konstrukcja 5 GU: Umożliwia montaż aparatów o szerokości do 750 mm, dostosowanych do indywidualnych potrzeb instalacji.
• 180 jednostek przestrzennych: Maksymalna elastyczność w aranżacji rozdzielnicy – od małych zabezpieczeń po duże aparaty.
• Szyna DIN z perforacją: Ułatwia precyzyjne mocowanie przewodów i dodatkowych osprzętu dzięki otworom montażowym.
• Pokrywa z tworzywa RAL 7035 z wycięciem: Zapewnia estetyczne zamknięcie przestrzeni montażowej przy zachowaniu możliwości wentylacji i dostępu do aparatury.
• Dodatkowy profil stabilizujący: Zwiększa sztywność panelu, co minimalizuje ryzyko odkształceń i ułatwia montaż w szafie o głębokości 120 mm.

Zgodność z Normami

Moduł spełnia wymogi norm międzynarodowych i europejskich dla aparatury modułowej, w tym EN 60670-1 dotyczącą skrzynek i obudów do aparatury. Posiada znak CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

MBG435 przeznaczony jest do budowy rozdzielnic modułowych w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych, gdzie wymagana jest elastyczna aranżacja aparatury.

• Montaż aparatów zabezpieczających, liczników energii czy modułów sterujących w rozdzielnicach budynkowych.
• Budowa szaf sterowniczych w maszynach przemysłowych z wymaganiami co do sztywności konstrukcji.
• Instalacje w pomieszczeniach technicznych, gdzie konieczna jest wentylacja i łatwy dostęp do aparatury.
• Rozbudowa istniejących rozdzielnic o dodatkowe moduły bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Panel należy zamontować na szynie DIN 35 x 15 mm, zapewniając odpowiednią sztywność poprzez zastosowanie dodatkowego profilu stabilizującego. Aparaty należy mocować z zachowaniem odstępów niezbędnych dla chłodzenia i konserwacji. Pokrywę z tworzywa należy zamocować pod kątem 90 stopni, dociskając do panelu tak, aby wycięcie zapewniało cyrkulację powietrza. Głębokość szafki min. 120 mm gwarantuje prawidłowe ułożenie osprzętu.

FAQ

• Czy moduł MBG435 jest kompatybilny z innymi systemami modułowymi? Tak – zaprojektowany w standardzie CombiLine, współpracuje z aparatami o szerokości 1 GU i większymi, zgodnymi z normą DIN 43880.
• Jaka jest maksymalna szerokość aparatów, które można zamontować? Panel oferuje 5 jednostek gabarytowych (GU), co odpowiada szerokości 750 mm. Dokładna ilość i rodzaj aparatów zależy od ich indywidualnych wymiarów.
• Czy pokrywa z tworzywa jest wymienna? Tak – pokrywa RAL 7035 z wycięciem jest standardowym elementem zestawu i może być wymieniona na inną wersję dostępną w ofercie systemu CombiLine.
