Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG434 | 2CPX041670R9999 ABB

Alternatywny kod produktu: 2CPX041670R9999

Opis i Kluczowe Cechy

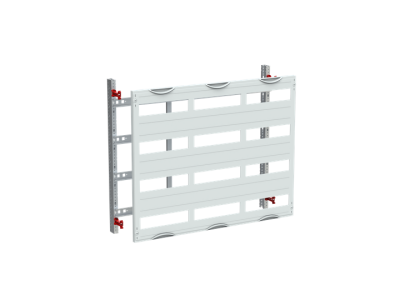

Moduł pod aparaty MBG434 (symbol 2CPX041670R9999) z serii CombiLine to modułowe rozwiązanie do samodzielnego montażu na szynie DIN 35 mm, przeznaczone do budowy rozdzielnic i tablic sterowniczych. Jednostka rusztowa o szerokości 4 modułów (4 GU = 600 mm) i 144 jednostkach przestrzennych oferuje elastyczność w aranżacji aparatury. Wyposażony w szeroką szynę DIN 3-panelową z profilem stabilizującym, perforowanymi uchwytami przewodów oraz pokrywami z tworzywa sztucznego (RAL 7035) z wycięciem montażowym. Konstrukcja pokrywy umożliwia otwieranie pod kątem 90° dla łatwego dostępu podczas prac serwisowych.

• 4 GU (600 mm) jednostka rusztowa: Standardowe wymiary modułowe umożliwiające kompatybilność z aparatami modułowymi różnych producentów w rozdzielnicach.
• 144 jednostki przestrzenne: Maksymalna liczba punktów montażowych dla aparatów, zapewniająca dużą elastyczność w konfiguracji instalacji.
• Szeroka szyna DIN 3-panelowa z profilem stabilizującym: Zwiększona sztywność konstrukcji i dodatkowe punkty mocowania przewodów, co ułatwia organizację wiązki kabli.
• Pokrywy z tworzywa RAL 7035 z wycięciem montażowym: Estetyczne i funkcjonalne osłony z możliwością szybkiego demontażu, dostosowane do głębokości szafki 120 mm.
• Pokrywy otwierane pod kątem 90°: Umożliwiają swobodny dostęp do aparatów i przewodów podczas konserwacji lub modernizacji instalacji bez demontażu całej pokrywy.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi konstrukcji rozdzielnic i tablic sterowniczych, w tym EN 60439-1 i EN 61439-1.

Zastosowanie

Moduł MBG434 przeznaczony jest do budowy modułowych tablic rozdzielczych i sterowniczych w instalacjach elektrycznych, przemysłowych oraz budynkowych.

• Montaż aparatury modułowej (wyłączników, styczników, zabezpieczeń) w szafach sterowniczych.
• Budowa rozdzielnic mieszkaniowych i przemysłowych z możliwością indywidualnego dopasowania układu.
• Stosowanie jako podstawa do montażu aparatów w szafkach o głębokości 120 mm.
• Konfiguracja układów sterowania i zabezpieczeń w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Moduł mocować do konstrukcji szafy za pomocą dedykowanych punktów montażowych. Aparaty modułowe instalować zgodnie z wymiarami GU, zachowując odstępy izolacyjne. Przewody układać wzdłuż perforowanych uchwytów, stosując odpowiednie prowadnice i mocowania. Pokrywy montować z możliwością pełnego otwarcia (90°) dla zachowania funkcjonalności serwisowej.

FAQ

• Jaka jest maksymalna liczba aparatów, które można zamontować na module MBG434? Moduł oferuje 144 jednostki przestrzenne, co pozwala na montaż aparatów o łącznej szerokości do 144 mm (1 GU = 17,5 mm). Dokładna liczba zależy od wielkości poszczególnych aparatów.
• Czy moduł jest kompatybilny z aparatami innych producentów? Tak – jednostka rusztowa 4 GU (600 mm) zapewnia standardowe wymiary montażowe zgodne z normami, co umożliwia stosowanie aparatury modułowej różnych marek.
• Jakie są zalecane odstępy izolacyjne przy montażu aparatów? Odstępy izolacyjne należy dobierać zgodnie z dokumentacją techniczną aparatów oraz obowiązującymi normami (np. EN 60439-1). Typowe wartości to 3-5 mm w zależności od napięcia znamionowego.
