Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG423 | 2CPX041662R9999 ABB

Opis i Kluczowe Cechy

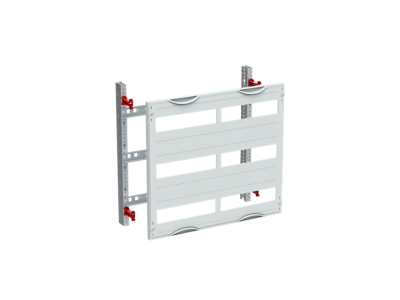

Moduł wyposażenia wnętrza ABB CombiLine MBG423 to zaawansowane rozwiązanie systemowe dedykowane do profesjonalnej zabudowy aparatury modułowej w rozdzielnicach niskiego napięcia. Produkt dostarczany jest jako zestaw do samodzielnego montażu, co pozwala na optymalizację logistyki i elastyczność podczas prac instalacyjnych. Moduł posiada wysokość wynoszącą 3 jednostki rusztowe (3 GU), co odpowiada wymiarowi 450 mm, oraz szerokość panelu wynoszącą 2 jednostki (500 mm). Taka konfiguracja pozwala na montaż aż 72 jednostek przestrzennych (modułów), co czyni go niezwykle wydajnym elementem systemu rozdzielczego.

• Pojemność modułowa: 72 jednostki przestrzenne rozmieszczone w trzech rzędach po 24 moduły każdy.
• Szyny montażowe: Zestaw wyposażony jest w solidne szyny DIN o wymiarach 35 x 15 mm. Specjalna perforacja szyn umożliwia wygodne stosowanie uchwytów przewodów, co znacząco ułatwia organizację okablowania wewnątrz szafy.
• Rozstaw rzędów: Standardowy odstęp między szynami wynosi 150 mm, co zapewnia optymalną przestrzeń dla bezpiecznego prowadzenia przewodów i łatwego dostępu do zacisków aparatów.
• Estetyka i trwałość: Pokrywy wykonane z wysokiej jakości tworzywa sztucznego w kolorze RAL 7035 (jasnoszary) posiadają fabryczne wycięcia pod aparaturę modułową.
• System zamykania: Zastosowano innowacyjne zamknięcie prasowane i obracane pod kątem 90 stopni, co gwarantuje szybki dostęp serwisowy przy zachowaniu stabilności konstrukcji.

Zgodność z Normami

Moduł ABB MBG423 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rozdzielczych i sterowniczych. Wykorzystanie materiałów o wysokiej odporności termicznej oraz mechanicznej zapewnia bezpieczeństwo eksploatacji w wymagających warunkach przemysłowych i komercyjnych. System CombiLine jest w pełni kompatybilny z obudowami ABB, co gwarantuje zachowanie deklarowanych stopni ochrony oraz ciągłości izolacji po prawidłowym montażu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach użyteczności publicznej oraz w przemyśle. Jest idealnym wyborem do budowy rozdzielnic głównych i podrozdzielnic, gdzie wymagana jest wysoka gęstość upakowania aparatury modułowej, takiej jak wyłączniki nadmiarowo-prądowe, rozłączniki izolacyjne czy ograniczniki przepięć. Dzięki możliwości montażu w szafach o głębokości już od 120 mm, moduł MBG423 jest niezwykle uniwersalny i pozwala na efektywne zagospodarowanie przestrzeni w płytkich obudowach.

Wskazówki Montażowe

Podczas montażu modułu CombiLine MBG423 należy zwrócić uwagę na następujące aspekty techniczne:

• Głębokość montażu: Upewnij się, że szafa posiada minimalną głębokość 120 mm, aby zapewnić odpowiedni dystans między aparaturą a drzwiami obudowy.
• Organizacja okablowania: Wykorzystaj perforację w szynach DIN 35 x 15 mm do zamocowania opasek kablowych lub dedykowanych uchwytów, co zapobiegnie przypadkowemu przemieszczaniu się przewodów i poprawi chłodzenie aparatów.
• Moment dokręcania: Podczas montażu elementów nośnych do ramy rozdzielnicy należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby zapewnić sztywność konstrukcji.
• Bezpieczeństwo: Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy zachowaniu wszelkich zasad BHP.

FAQ

• Czy moduł jest dostarczany w całości? Nie, model MBG423 to zestaw do samodzielnego montażu (niezmontowany), co ułatwia transport i pozwala na precyzyjne dopasowanie do potrzeb konkretnej instalacji.
• Ile modułów 18mm zmieści się w jednym rzędzie? Przy szerokości panelu 500 mm (2 jednostki szerokości), w jednym rzędzie mieści się 24 standardowe moduły 18 mm.
• Czy szyny DIN są w zestawie? Tak, zestaw zawiera szyny DIN 35 x 15 mm z perforacją.
• Jaki jest kolor pokryw? Pokrywy są wykonane w standardowym kolorze przemysłowym RAL 7035.
