Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG415 | 2CPX041672R9999 ABB

Alternatywny kod produktu: 2CPX041672R9999

Opis i Kluczowe Cechy

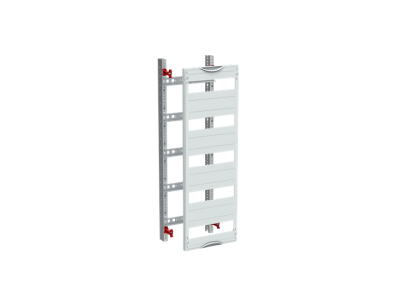

Moduł pod aparaty Modułowy panel rozdzielczy CombiLine MBG415 (symbol 2CPX041672R9999) do samodzielnego montażu to kompletne rozwiązanie do zabudowy aparatury na szynie DIN w szafach sterowniczych i rozdzielnicach. Jednostka rusztowa o szerokości 750 mm (5 GU) i 60 jednostkach przestrzennych zapewnia elastyczność w aranżacji wyposażenia. Wyposażony w szynę DIN 35 x 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów oraz pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 z wycięciem ułatwiającym dostęp. Zamknięcie wciskane i obrotowe pod kątem 90° gwarantuje stabilność i trwałość montażu.

• 60 jednostek przestrzennych: Umożliwia precyzyjne rozmieszczenie aparatów modułowych o szerokości 18 mm (1 GU) – idealny do rozbudowanych instalacji.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia mocowanie aparatury oraz organizację okablowania za pomocą dodatkowych uchwytów przewodów.
• Pokrywa z tworzywa RAL 7035 z wycięciem: Estetyczne i funkcjonalne zamknięcie panelu, dostosowane do szaf o głębokości od 120 mm.
• Zamknięcie wciskane i obrotowe 90°: Szybki i pewny montaż – pokrywa utrzymuje się stabilnie nawet przy częstym otwieraniu.
• Szerokość 750 mm (5 GU): Kompaktowe wymiary pozwalają na optymalne wykorzystanie przestrzeni w standardowych szafach rozdzielczych.

Zgodność z Normami

Moduł MBG415 spełnia wymagania norm europejskich dotyczących aparatury modułowej i szaf rozdzielczych. Wyposażenie i konstrukcja są zgodne z dyrektywami Unii Europejskiej, posiadają oznakowanie CE i są przeznaczone do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Moduł pod aparaty MBG415 znajduje zastosowanie jako podstawa do montażu aparatury modułowej w rozdzielnicach, szafach sterowniczych i systemach automatyki.

• Montaż aparatów modułowych (wyłączników, styczników, zabezpieczeń) w rozdzielnicach budynkowych i przemysłowych.
• Wybudowa systemów sterowania w maszynach przemysłowych – organizacja aparatury na szynie DIN.
• Modernizacja istniejących instalacji – wymiana starych paneli na nowe modułowe konstrukcje.
• Stosowanie w szafach o standardowej głębokości 120 mm i większej – elastyczność dzięki pokrywie z wycięciem.

Wskazówki Montażowe

Montaż modułu MBG415 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Panel mocować na szynie DIN 35 mm, upewniając się o stabilnym ułożeniu. Aparaty modułowe należy montować zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy. Po zamontowaniu aparatury, pokrywę z tworzywa należy wsunąć na zatrzaski i obrócić o 90° w celu zablokowania. Upewnić się, że wszystkie elementy są prawidłowo zamocowane przed włączeniem zasilania.

FAQ

• Czy moduł MBG415 jest kompatybilny z aparatami o szerokości 18 mm (1 GU)? Tak, panel posiada 60 jednostek przestrzennych, co pozwala na montaż aparatów o szerokości 1 GU (18 mm) zgodnie ze standardem modułowym.
• Jaka jest maksymalna głębokość szafy, w której można zastosować ten moduł? Pokrywa z wycięciem przeznaczona jest do stosowania w szafach o głębokości od 120 mm. W przypadku głębszych szaf należy sprawdzić kompatybilność z pokrywami dodatkowymi.
• Czy moduł posiada perforację na szynie DIN? Tak, szyna DIN 35 x 15 mm wyposażona jest w perforację ułatwiającą mocowanie uchwytów przewodów i organizację okablowania.
