Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG414 | 2CPX041666R9999 ABB

Alternatywny kod produktu: 2CPX041666R9999

Opis i Kluczowe Cechy

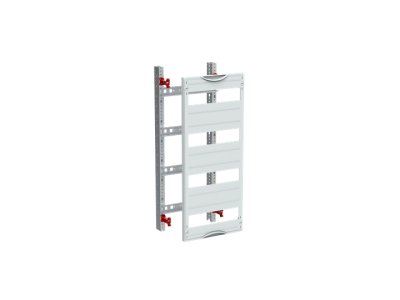

Moduł pod aparaty na szynę DIN MBG414 (symbol 2CPX041666R9999) to modułowe rozwiązanie CombiLine do samodzielnego montażu w rozdzielnicach i szafach sterowniczych. Zestaw wyposażony w szynę DIN 35x15 mm z perforacją do mocowania uchwytów przewodów, pokrywę z tworzywa sztucznego oraz zamknięcie nacisnowo-obrotowe pod kątem 90°. Moduł rusztowy o szerokości 250 mm i 4 rzędach (150 mm rozstaw) zapewnia 48 jednostek przestrzennych GU, idealnych do montażu aparatury modułowej.

• 48 jednostek przestrzennych GU: Oferuje dużą pojemność montażową dla aparatów modułowych w rozdzielnicach o głębokości od 120 mm.
• Szyna DIN 35x15 mm z perforacją: Umożliwia elastyczne mocowanie uchwytów przewodów i akcesoriów, ułatwiając organizację wnętrza szafy.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne, jednolite wykończenie kolorystyczne (jasnoszare) z większością aparatury modułowej, zabezpiecza wnętrze przed kurzem i uszkodzeniami mechanicznymi.
• Zamknięcie nacisnowo-obrotowe 90°: Szybkie i pewne mocowanie pokrywy bez użycia narzędzi – łatwy dostęp do aparatury podczas prac serwisowych.
• Moduł rusztowy 4 GU x 600 mm: Uniwersalna konstrukcja do montażu w szafach o standardowych wymiarach, kompatybilna z aparaturą 1 i 2 jednostek.

Zgodność z Normami

Moduł MBG414 spełnia wymogi norm europejskich dotyczących rozdzielnic elektrycznych i obudów modułowych. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61439 i PN-EN 60670.

Zastosowanie

Moduł MBG414 przeznaczony jest do budowy i rozbudowy rozdzielnic elektrycznych, szaf sterowniczych oraz tablic rozdzielczych w instalacjach przemysłowych, budynkach mieszkalnych i komercyjnych.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki, zabezpieczenia) w nowych instalacjach.
• Rozbudowa istniejących rozdzielnic o dodatkowe moduły – elastyczna konstrukcja pozwala na dopasowanie do różnych układów.
• Organizacja okablowania wewnątrz szafy dzięki perforowanej szynie DIN i uchwytom przewodów.
• Stosowanie w szafach o głębokości od 120 mm, z pokrywą z wycięciem dla ułatwienia serwisu.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Moduł mocować do szyny DIN w rzędach zgodnie z planem układu rozdzielnicy. Pokrywę zakładać od strony frontowej, dociskając do zatrzasku i obracając o 90° – unikać nadmiernego nacisku na zamek. Przed montażem aparatury upewnić się, że wszystkie elementy są odpowiednio zabezpieczone przed zwarciem. W przypadku stosowania pokrywy z wycięciem – sprawdzić dostęp do aparatury podczas prac konserwacyjnych.

FAQ

• Jaka jest maksymalna liczba jednostek GU w module MBG414? Moduł oferuje 48 jednostek przestrzennych GU, co odpowiada 600 mm wysokości montażowej przy standardowym podziale.
• Czy pokrywa modułu jest wymienna? Tak, pokrywa z tworzywa sztucznego RAL 7035 jest przystosowana do montażu i demontażu bez użycia narzędzi dzięki systemowi nacisnowo-obrotowemu.
• Jaki jest zakres głębokości szafy, w której można stosować ten moduł? Moduł przeznaczony jest do szaf o głębokości co najmniej 120 mm, co umożliwia montaż aparatury z pokrywą z wycięciem.
