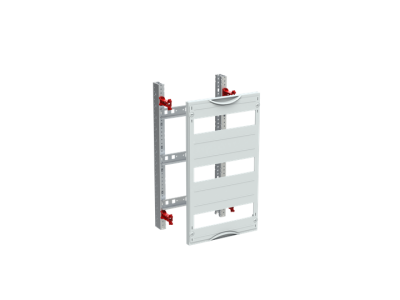

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG413 | 2CPX041660R9999 ABB

Alternatywny kod produktu: 2CPX041660R9999

Opis i Kluczowe Cechy

Moduł pod aparaty na szynę DIN CombiLine MBG413 (symbol 2CPX041660R9999) to kompletny zestaw wyposażenia wnętrza do samodzielnego montażu w rozdzielnicach modułowych. Zaprojektowany z myślą o elastycznym układaniu aparatury na szynie DIN 35×15 mm z perforacją ułatwiającą prowadzenie przewodów. Pokrywa z tworzywa sztucznego w kolorze szarym RAL 7035 z wycięciem ułatwia dostęp do okablowania i zapewnia czysty, schludny wygląd. Zamknięcie zaprasowywane i obrotowe o 90° gwarantuje pewne mocowanie i szybki dostęp do wnętrza.

• 36 jednostek przestrzennych (GU): Dostarcza odpowiednią ilość miejsca do montażu aparatów modułowych, umożliwiając elastyczne rozmieszczenie zabezpieczeń i automatyki.
• Szyna DIN 35×15 mm z perforacją: Ułatwia organizację przewodów i ich prowadzenie wzdłuż modułu, minimalizując ryzyko błędnego podłączenia.
• Pokrywa z tworzywa RAL 7035 z wycięciem: Chroni wnętrze modułu przed kurzem i uszkodzeniami mechanicznymi, jednocześnie ułatwiając identyfikację i dostęp do okablowania.
• Zamknięcie obrotowe o 90°: Umożliwia szybkie i bezproblemowe otwieranie/zamykanie modułu bez konieczności użycia narzędzi, co skraca czas prac konserwacyjnych.
• Szerokość panelu 250 mm i 150 mm rozstaw rzędów: Kompatybilny z większością standardowych szaf rozdzielczych, zapewniając odpowiednią przestrzeń dla złożonych instalacji.

Zgodność z Normami

Moduł MBG413 spełnia wymagania dyrektyw unijnych oraz posiada oznakowanie CE. Wykonany zgodnie z normami dotyczącymi konstrukcji rozdzielnic modułowych i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60439-3 i EN 61439.

Zastosowanie

Moduł CombiLine MBG413 znajduje zastosowanie w rozdzielnicach modułowych, szafach sterowniczych i tablicach rozdzielczych, gdzie wymagane jest elastyczne i uporządkowane rozmieszczenie aparatury.

• Montaż aparatów zabezpieczających i automatyki w instalacjach elektrycznych budynków mieszkalnych i komercyjnych.
• Organizacja okablowania w szafach sterowniczych maszyn przemysłowych.
• Budowa rozdzielnic pod klucz w systemach inteligentnego budynku.
• Miejscowe punkty rozdziału energii w instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Moduł mocować do szyny DIN za pomocą zatrzasków, a następnie umieścić aparaty modułowe na szynie. Pokrywę z wycięciem zamontować tak, aby zapewnić łatwy dostęp do okablowania i jednocześnie chronić wnętrze przed kurzem. Upewnić się, że wszystkie połączenia są prawidłowo zaciskane, a przewody ułożone wzdłuż perforowanej szyny. Po zakończeniu montażu sprawdzić poprawność działania wszystkich elementów.

FAQ

• Jaka jest maksymalna głębokość szafy, w której można zamontować moduł? Moduł jest przystosowany do użytku od głębokości szafy wynoszącej 120 mm.
• Czy moduł posiada dodatkowe mocowania do szyny DIN? Tak, szyna DIN 35×15 mm posiada perforację do mocowania uchwytów przewodów, co ułatwia organizację okablowania.
• Czy pokrywa z wycięciem jest standardowym wyposażeniem? Tak, pokrywa z wycięciem jest integralnym elementem zestawu, ułatwiającym dostęp do okablowania podczas prac konserwacyjnych.
