Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG305 | 2CPX041675R9999 ABB

Alternatywny kod produktu: 2CPX041675R9999

Opis i Kluczowe Cechy

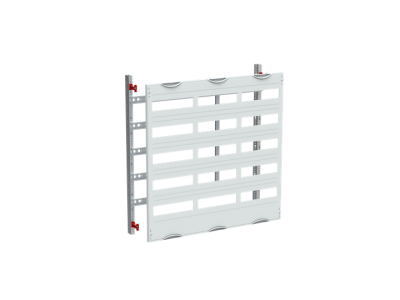

Moduł pod aparaty na szynę DIN CombiLine MBG305 (symbol 2CPX041675R9999) to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w szafach i rozdzielnicach. Wyposażony w szynę DIN 35 x 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów, zapewnia stabilne i uporządkowane prowadzenie obwodów. Konstrukcja o szerokości 750 mm i 180 jednostkach przestrzennych (GU) umożliwia montaż aparatury o dużej gęstości upakowania.

• 180 jednostek przestrzennych (GU): Duża pojemność montażowa – idealny do kompleksowych instalacji wymagających wielu aparatów.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia organizację przewodów oraz stabilne mocowanie aparatury za pomocą dedykowanych uchwytów.
• Szerokość panelu 750 mm: Standardowa szerokość pozwalająca na montaż w większości szaf rozdzielczych i rozdzielnic.
• Pokrywa z tworzywa sztucznego z wycięciem: Chroni aparaturę przed uszkodzeniami mechanicznymi i pyłem, jednocześnie umożliwiając dostęp do okablowania od strony głębokości szafki 120 mm.
• Kolor RAL 7035: Neutralny, uniwersalny odcień pasujący do standardowych obudów modułowych.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych oraz norm dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi standardami jakości i bezpieczeństwa.

Zastosowanie

Moduł CombiLine MBG305 przeznaczony jest do organizacji i montażu aparatury w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest uporządkowane prowadzenie obwodów.

• Montaż aparatury modułowej w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Organizacja obwodów w szafach sterowniczych maszyn przemysłowych.
• Stosowanie jako podstawa pod aparaty zabezpieczające, wyłączniki różnicowoprądowe, styczniki i inne moduły o szerokości 18 mm.
• Instalacje wymagające dużej gęstości upakowania aparatury w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Panel należy zamocować do konstrukcji szafy za pomocą odpowiednich uchwytów, a następnie zainstalować szynę DIN. Podczas montażu aparatury należy zachować odpowiednie odstępy między modułami, zgodnie z dokumentacją producenta. Pokrywę należy zamknąć pod kątem 90 stopni, aby zapewnić odpowiednią ochronę i wentylację.

FAQ

• Jaka jest liczba jednostek przestrzennych (GU) w module MBG305? Moduł posiada 180 jednostek przestrzennych, co umożliwia montaż aparatury o dużej gęstości upakowania w standardowej przestrzeni 750 mm.
• Czy moduł jest kompatybilny z aparaturą o szerokości 18 mm? Tak, konstrukcja szyny DIN 35 x 15 mm z perforacją umożliwia montaż aparatury modułowej o szerokości 18 mm (1 GU).
• Jakie materiały zostały użyte do produkcji pokrywy? Pokrywa wykonana jest z tworzywa sztucznego o kolorze RAL 7035, zapewniającego ochronę mechaniczną i estetyczny wygląd.
