Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG301 | 2CPX041652R9999 ABB

Alternatywny kod produktu: 2CPX041652R9999

Opis i Kluczowe Cechy

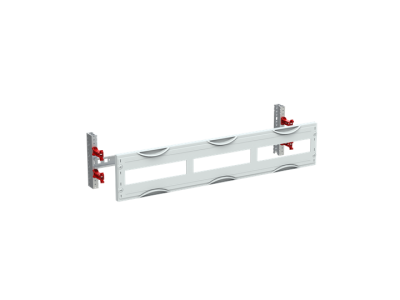

Moduł pod aparaty na szynę DIN CombiLine MBG301 (symbol 2CPX041652R9999) to modułowy panel rozdzielczy zaprojektowany do samodzielnego montażu w szafach sterowniczych i rozdzielnicach. Zestaw obejmuje 36 jednostek przestrzeni montażowej (GU) przy szerokości 750 mm, co pozwala na elastyczne rozmieszczenie aparatury. Wyposażony w szynę DIN 35x15mm z perforacją do mocowania uchwytów przewodów oraz profilem stabilizującym dla szerszych konstrukcji. Pokrywa z tworzywa sztucznego RAL7035 z wycięciem ułatwia dostęp do wnętrza i zamyka się pod kątem 90 stopni. Odpowiedni do szafek o głębokości minimalnej 120 mm.

• 36 jednostek przestrzeni montażowej (GU): Elastyczna konfiguracja aparatów modułowych – wystarczająca przestrzeń dla większości układów sterowania i zabezpieczeń.
• Szerokość panelu 750 mm: Duża powierzchnia montażowa ułatwia organizację skomplikowanych instalacji w rozdzielnicach przemysłowych i budynkowych.
• Szyna DIN 35x15mm z perforacją: Stabilne mocowanie aparatów i dodatkowe punkty do prowadzenia przewodów, zapewniające porządek w instalacji.
• Pokrywa RAL7035 z wycięciem: Ułatwia dostęp do aparatury podczas prac serwisowych, estetyczne wykończenie zgodne z kolorystyką szaf rozdzielczych.
• Profil stabilizujący do szerszych konstrukcji: Zapewnia sztywność modułu nawet przy dużych obciążeniach mechanicznych.

Zgodność z Normami

Moduł CombiLine MBG301 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych (m.in. PN-EN 61439-1). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Moduł przeznaczony jest do samodzielnego montażu aparatury elektrycznej w szafach rozdzielczych, szafach sterowniczych i pulpitach sterowania.

• Montaż aparatów modułowych (wyłączniki, styczniki, przekaźniki) w rozdzielnicach budynkowych i przemysłowych.
• Organizacja przestrzeni w szafach sterowniczych o złożonych układach automatyki.
• Wymiana lub rozbudowa istniejących instalacji elektrycznych z zachowaniem standardów montażowych.
• Stosowanie w szafkach o minimalnej głębokości 120 mm jako uniwersalna podstawa montażowa.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Panel mocuje się do profili szafy za pomocą dedykowanych uchwytów. Aparaty modułowe należy montować na szynie DIN z użyciem standardowych zatrzasków. Przed przystąpieniem do prac należy odłączyć napięcie od całej instalacji. Zaleca się zachowanie odpowiednich odstępów międzymodułowych zgodnie z przepisami przeciwpożarowymi i normami montażowymi. Po zamontowaniu aparatury należy zamknąć pokrywę, dbając o prawidłowe ustawienie uszczelek.

FAQ

• Czy moduł MBG301 posiada wbudowaną szynę DIN? Tak – zestaw zawiera szynę DIN 35x15mm z perforacją do mocowania aparatów i prowadzenia przewodów.
• Jakie są zalecane odstępy międzymodułowe? Odstępy montażowe należy dostosować do wymagań normy PN-EN 61439-1 oraz dokumentacji projektowej – standardowo minimalne odstępy to 5 mm między sąsiadującymi aparatami.
• Czy pokrywa jest konieczna do prawidłowego działania? Pokrywa z tworzywa sztucznego RAL7035 z wycięciem stanowi zabezpieczenie przed dotykiem niebezpiecznych części oraz chroni wewnętrzne połączenia przed kurzem i uszkodzeniami mechanicznymi. Zaleca się jej stosowanie.
