Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG205 | 2CPX041673R9999 ABB

Alternatywny kod produktu: 2CPX041673R9999

Opis i Kluczowe Cechy

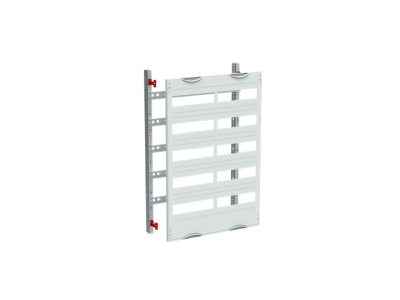

Moduł pod aparaty MBG205 CombiLine (symbol 2CPX041673R9999) to modułowy panel rozdzielczy zaprojektowany do samodzielnego montażu na szynie DIN. Wyposażony w szynę DIN 35x15 mm z perforacją ułatwiającą prowadzenie przewodów oraz pokrywę z tworzywa sztucznego w kolorze szarym RAL7035. Zamknięcie naciskowo-obrotowe 90° gwarantuje pewne mocowanie aparatów. Szerokość panelu wynosi 500 mm, a jednostka rusztowa zajmuje 5 modułów GU (750 mm).

• Modułowa konstrukcja 5GU: Umożliwia elastyczne rozplanowanie aparatury na szynie DIN bez konieczności stosowania specjalistycznych narzędzi.
• Szyna DIN 35x15 mm z perforacją: Ułatwia organizację przewodów i zapewnia stabilne mocowanie aparatów elektrycznych.
• Pokrywa z tworzywa sztucznego RAL7035: Chroni wnętrze modułu przed kurzem i uszkodzeniami mechanicznymi, utrzymując estetyczny wygląd instalacji.
• Zamknięcie naciskowo-obrotowe 90°: Umożliwia szybki montaż i demontaż aparatów bez konieczności użycia dodatkowych elementów mocujących.
• Wycięcie w pokrywie: Pozwala na montaż urządzeń o głębokości większej niż 120 mm, zachowując funkcjonalność i estetykę.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących wyposażenia rozdzielnic elektrycznych, w tym normy PN-EN 60439 i PN-EN 61439. Zapewnia zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa maszyn i urządzeń elektrycznych, posiada oznaczenie CE.

Zastosowanie

Moduł MBG205 CombiLine przeznaczony jest do organizacji i montażu aparatury elektrycznej w szafach rozdzielczych, tablicach sterowniczych oraz szafach sterowniczych.

• Mocowanie aparatów modułowych (wyłączników, styczników, zabezpieczeń) na szynie DIN w instalacjach domowych i przemysłowych.
• Budowa modułowych rozdzielnic z możliwością indywidualnego doboru układu aparatury.
• Organizacja okablowania wewnątrz szaf sterowniczych z wykorzystaniem perforowanej szyny DIN.
• Stosowanie w szafach o minimalnej głębokości 120 mm, gdzie wymagane jest estetyczne i funkcjonalne zamknięcie modułu.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocować na szynie DIN 35x15 mm, zwracając uwagę na równe ułożenie i stabilne zamocowanie. Aparaty montować zgodnie z zaleceniami producentów, zachowując odpowiednie odstępy separacyjne. Przewody prowadzić wzdłuż perforowanej szyny DIN, unikać skrętów i naprężeń mechanicznych. Pokrywę montować z zachowaniem wycięcia w celu umożliwienia montażu głębszych urządzeń.

FAQ

• Czy moduł MBG205 jest kompatybilny z aparatami innych producentów? Tak – konstrukcja szyny DIN 35x15 mm oraz standardowe wymiary modułowe (1GU = 18 mm) zapewniają pełną kompatybilność z aparaturą modułową dostępną na rynku.
• Jakie jest maksymalne obciążenie szyny DIN? Dokładna wartość obciążenia nie została określona w danych produktu. Zaleca się stosowanie się do wytycznych producenta aparatury oraz norm bezpieczeństwa.
• Czy moduł można stosować w warunkach zewnętrznych? Moduł nie posiada określonego stopnia ochrony IP. Przeznaczony jest do stosowania wewnątrz suchych pomieszczeń lub szaf rozdzielczych.
