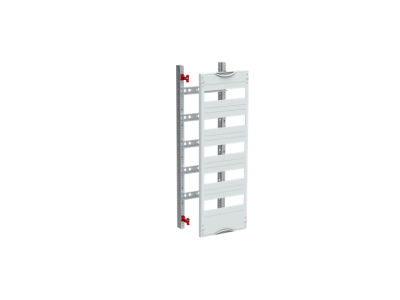

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG105 | 2CPX041671R9999 ABB

Alternatywny kod produktu: 2CPX041671R9999

Opis i Kluczowe Cechy

Moduł pod aparaty na szynę DIN CombiLine MBG105 (symbol 2CPX041671R9999) to samodzielnie montowany, modularny panel rozdzielczy zaprojektowany do instalacji w szafach sterowniczych. Wyposażony w szynę DIN 35 x 15 mm z perforacją do mocowania uchwytów przewodów oraz pokrywę z tworzywa sztucznego w kolorze szarym RAL 7035. Zamknięcie naciskowo-obrotowe 90° zapewnia szybki i pewny montaż aparatury modułowej.

• Modularna budowa 5 GU: Umożliwia elastyczne dostosowanie przestrzeni montażowej do potrzeb instalacji – każda jednostka GU odpowiada 17,5 mm szerokości.
• Pokrywa z wycięciem: Ułatwia prowadzenie przewodów i okablowania od strony frontowej, zwiększając funkcjonalność panelu w szafach o głębokości 120 mm.
• Szyna DIN z perforacją: Umożliwia precyzyjne mocowanie aparatury i dodatkowe prowadzenie przewodów, co poprawia organizację wnętrza szafy.
• Pokrywa w kolorze RAL 7035: Neutralny odcień ułatwia identyfikację i estetyczne łączenie z innymi elementami instalacji.
• Zamknięcie naciskowo-obrotowe 90°: Szybki i bezpieczny montaż/demontaż aparatury bez konieczności użycia narzędzi.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej, w tym normy dotyczące montażu na szynie DIN. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł CombiLine MBG105 przeznaczony jest do montażu aparatów modułowych w szafach sterowniczych, rozdzielnicach i innych obudowach instalacyjnych wymagających uporządkowanego okablowania.

• Organizacja aparatury modułowej (wyłączniki, przekaźniki, zabezpieczenia) w rozdzielnicach elektrycznych.
• Montaż w szafach sterowniczych o głębokości 120 mm, gdzie pokrywa z wycięciem ułatwia prowadzenie przewodów.
• Elastyczne dostosowanie przestrzeni montażowej dzięki modularnej budowie 5 GU.
• Stosowanie w instalacjach przemysłowych, budynkowych i telekomunikacyjnych wymagających uporządkowanego okablowania.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych. Panel montować na szynie DIN 35 x 15 mm, zachowując odpowiednie rozstawy (125 mm między rzędami). Aparaturę modułową mocować zgodnie z zaleceniami producenta, dbając o prawidłowe prowadzenie przewodów. Pokrywę z wycięciem zamocować zgodnie z instrukcją, zapewniając swobodne prowadzenie okablowania. Przed uruchomieniem instalacji sprawdzić stabilność mocowania i brak luźnych elementów.

FAQ

• Jakie jest maksymalne obciążenie szyny DIN w module MBG105? Szyna DIN w tym module przeznaczona jest do standardowych aparatów modułowych i nie jest obciążana mechanicznie poza ciężarem montowanej aparatury – maksymalne obciążenie zależy od specyfikacji aparatów.
• Czy pokrywa z wycięciem jest wymagana do montażu? Pokrywa z wycięciem stanowi wyposażenie standardowe i powinna być zamontowana w celu zapewnienia funkcjonalności panelu oraz estetyki instalacji.
• Jaka jest głębokość szafy wymagana do montażu panelu? Panel CombiLine MBG105 przeznaczony jest do użytku w szafach o głębokości co najmniej 120 mm, co umożliwia prawidłowe prowadzenie przewodów przez pokrywę z wycięciem.
