Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG104 | 2CPX041665R9999 ABB

Alternatywny kod produktu: 2CPX041665R9999

Opis i Kluczowe Cechy

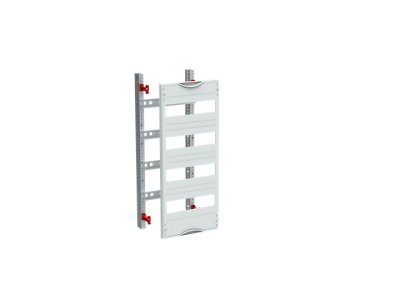

Moduł pod aparaty MBG104 (symbol 2CPX041665R9999) z serii CombiLine to modułowa podstawa do samodzielnego montażu, przeznaczona do instalacji aparatów elektrycznych na szynie DIN. Posiada jednostkę rusztową o szerokości 600 mm (4 GU, 1 moduł = 250 mm) z integralną szyną DIN 35 x 15 mm z perforacją, ułatwiającą mocowanie uchwytów przewodów. Pokrywa z tworzywa sztucznego w kolorze RAL 7035 z wycięciem, otwierana pod kątem 90 stopni, zapewnia łatwy dostęp do okablowania.

• Modułowa konstrukcja 4 GU: Umożliwia elastyczne rozmieszczenie aparatów o różnych szerokościach (1 GU = 18 mm) na szynie DIN, dostosowując się do indywidualnych potrzeb instalacji.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia montaż uchwytów kablowych i organizację okablowania wewnątrz modułu, poprawiając przejrzystość i estetykę instalacji.
• Pokrywa z tworzywa sztucznego RAL 7035 z wycięciem: Chroni aparaturę przed kurzem i uszkodzeniami mechanicznymi, ułatwia dostęp do wnętrza bez konieczności demontażu całej pokrywy. Kolor RAL 7035 zapewnia neutralność wizualną w szafach sterowniczych.
• Zamknięcie zaprasowywane i obrotowe 90°: Szybkie i pewne mocowanie pokrywy, eliminacja ryzyka przypadkowego otwarcia podczas eksploatacji.
• Głębokość użytkowa od 120 mm: Kompatybilność z większością szaf sterowniczych i rozdzielnic, zapewniająca swobodę prowadzenia okablowania.

Zgodność z Normami

Moduł MBG104 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych, w tym normy dotyczące ochrony przeciwporażeniowej i organizacji okablowania. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Moduł MBG104 przeznaczony jest do organizacji aparatury elektrycznej w szafach sterowniczych, rozdzielnicach i tablicach rozdzielczych. Stanowi bazę dla montażu aparatów modułowych, takich jak wyłączniki, styczniki, zabezpieczenia nadprądowe czy przekaźniki.

• Montaż aparatów modułowych w nowych instalacjach – elastyczne rozmieszczenie na szynie DIN.
• Modernizacja istniejących szaf sterowniczych – wymiana starych modułów na nowoczesne rozwiązania.
• Tworzenie dedykowanych układów sterowania w maszynach przemysłowych.
• Organizacja okablowania w szafach zasilających i sterowniczych w budynkach mieszkalnych i komercyjnych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Moduł należy zamocować na szynie DIN w szafie sterowniczej, upewniając się o stabilności konstrukcji. Aparaty modułowe należy montować zgodnie z zaleceniami producentów, zachowując odpowiednie odstępy między nimi w celu zapewnienia odpowiedniej wentylacji. Pokrywę zamontować przy użyciu zaprasowywanego mechanizmu, sprawdzając jej prawidłowe otwarcie i zamknięcie. Po montażu należy przeprowadzić testy funkcjonalne i wizualną kontrolę poprawności instalacji.

FAQ

• Czy moduł MBG104 jest kompatybilny z innymi seriami modułowymi? Tak, dzięki standardowym wymiarom szyny DIN (35 x 15 mm) i jednostce modułowej (1 GU = 18 mm), moduł ten współpracuje z większością aparatów modułowych dostępnych na rynku.
• Jaka jest maksymalna liczba aparatów, które można zamontować na module MBG104? Moduł MBG104 posiada 4 jednostki rusztowe (4 GU), co pozwala na montaż aparatów o łącznej szerokości do 72 mm (4 x 18 mm). Dokładna liczba zależy od szerokości montowanych aparatów.
• Czy pokrywa modułu jest wymienna? Tak, pokrywa wykonana z tworzywa sztucznego może być demontowana i wymieniana w zależności od potrzeb instalacyjnych lub estetycznych. Umożliwia to łatwą adaptację modułu do różnych warunków aplikacyjnych.
