Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG102 | 2CPX041653R9999 ABB

Alternatywny kod produktu: 2CPX041653R9999

Opis i Kluczowe Cechy

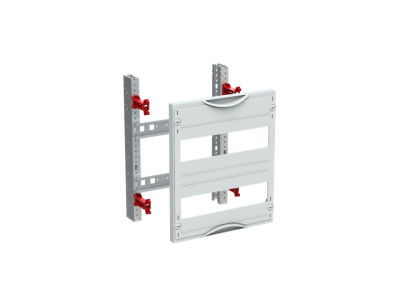

Moduł pod aparaty na szynę DIN MBG102 (nr kat. 2CPX041653R9999) marki CombiLine to niezmontowany panel rozdzielczy o wysokości 300 mm (2 GU) i szerokości 250 mm, przeznaczony do samodzielnego montażu w szafach o głębokości od 120 mm. Oferuje 24 jednostki przestrzenne (24 JP) i rozstaw rzędów 125 mm, co umożliwia elastyczne rozmieszczenie aparatury modułowej. Wyposażony w szynę DIN 35x15 mm z perforacją oraz pokrywę z tworzywa sztucznego z wycięciem i zamknięciem 90 stopni (kolor RAL 7035).

• Wysokość 300 mm (2 GU) i szerokość 250 mm: idealne dopasowanie do standardowych szaf rozdzielczych, umożliwiające montaż w dwóch rzędach z rozstawem 125 mm bez marnowania przestrzeni.
• 24 jednostki przestrzenne (24 JP): zapewniają miejsce dla dużej liczby aparatów modułowych (np. 24 moduły po 18 mm każdy), co pozwala na kompaktowe rozmieszczenie zabezpieczeń i sterowania.
• Szyna DIN 35x15 mm z perforacją: gwarantuje szybki i stabilny montaż aparatów oraz ułatwia prowadzenie i mocowanie przewodów za pomocą opasek.
• Pokrywa z tworzywa sztucznego z wycięciem (RAL 7035): chroni przed przypadkowym dotknięciem elementów pod napięciem, a wycięcie umożliwia dostęp do elementów sterujących bez demontażu pokrywy. Możliwość obrotu o 90° ułatwia serwis.
• Niezmontowany zestaw do samodzielnego montażu: pozwala na elastyczne skonfigurowanie rozdzielnicy dokładnie według potrzeb instalacji, redukując czas i koszty dostosowania.

Zgodność z Normami

Moduł MBG102 jest zgodny z europejskimi standardami dla rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Konstrukcja oparta na szynie DIN 35 mm odpowiada powszechnie stosowanym normom mechanicznym w branży elektroinstalacyjnej.

Zastosowanie

Panel rozdzielczy MBG102 znajduje zastosowanie w budowie rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych w instalacjach przemysłowych i komercyjnych. Dzięki modułowej konstrukcji idealnie nadaje się do:

• Montażu aparatury modułowej (wyłączniki, styczniki, przekaźniki) w szafach o głębokości min. 120 mm.
• Budowy rozdzielnic w małych i średnich obiektach użyteczności publicznej, biurach czy halach produkcyjnych.
• Tworzenia scentralizowanych punktów rozdziału energii z możliwością łatwej rozbudowy o dodatkowe moduły.
• Zastosowań wymagających elastycznej konfiguracji przestrzeni montażowej – np. w serwisie maszyn i urządzeń.

Wskazówki Montażowe

Montaż modułu MBG102 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Panel montuje się na szynie DIN TH35 (35x15 mm) – szyna jest dostarczana w zestawie. Wszelkie połączenia elektryczne wykonywać zgodnie z dokumentacją techniczną producenta, stosując przewody o przekroju dobranym do prądu znamionowego zabezpieczeń. Moment dokręcania śrub mocujących elementy należy sprawdzić w instrukcji producenta. Przed zamknięciem pokrywy upewnić się, że wszystkie elementy są prawidłowo osadzone i nie ma ryzyka zwarć.

FAQ

• Jakie są wymiary modułu MBG102? Wysokość 300 mm (2 GU), szerokość 250 mm, głębokość uzależniona od szafy (min. 120 mm). Rozstaw rzędów wynosi 125 mm.
• Czy moduł MBG102 jest dostarczany w stanie zmontowanym? Nie, jest to zestaw do samodzielnego montażu. Otrzymujesz wszystkie elementy (obudowę, szynę DIN, pokrywę) do złożenia we własnym zakresie, co pozwala na elastyczne rozmieszczenie aparatury.
• Czy pokrywa ma wycięcie do obsługi aparatów? Tak, pokrywa wykonana jest z tworzywa sztucznego i posiada wycięcie, które umożliwia dostęp do elementów sterujących (np. przycisków, przełączników) bez konieczności otwierania całej pokrywy. Zamek pozwala na obrót o 90 stopni.
