Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM315 | 2CPX041721R9999 ABB

Alternatywny kod produktu: 2CPX041721R9999

Opis i Kluczowe Cechy

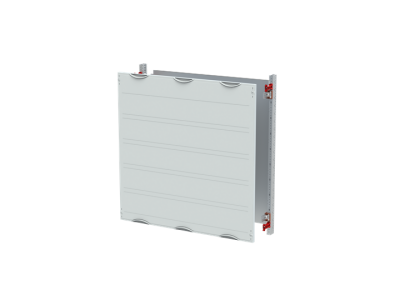

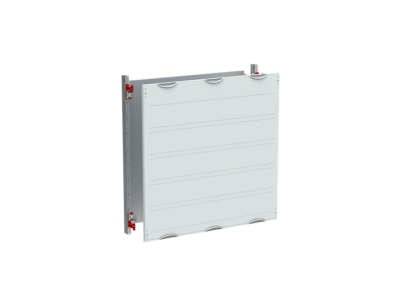

Moduł płyta montażowa MBM315 (symbol 2CPX041721R9999) z systemu CombiLine to modułowe wyposażenie wnętrza do samodzielnego montażu w szafach rozdzielczych. Płyta wykonana z blachy stalowej o grubości 2 mm zapewnia stabilne podłoże dla aparatury modułowej. Jednostka rusztowa o szerokości 750 mm (5 GU) i 180 jednostkach przestrzennych oferuje szerokie możliwości organizacji przestrzeni montażowej. System bezstopniowej regulacji z uchwytem montażowym pozwala na precyzyjne dostosowanie głębokości użytkowej w zakresie od 103 mm do 158 mm, szerokości 688 mm i wysokości 716 mm.

• Blacha stalowa 2 mm: Wysoka wytrzymałość mechaniczna i stabilność konstrukcji, zapewniająca długą żywotność instalacji.
• Jednostka rusztowa 5 GU (750 mm): Rozszerza możliwości montażowe – idealne rozwiązanie przy większych rozdzielnicach lub szafach z wieloma obwodami.
• 180 jednostek przestrzennych: Duża powierzchnia montażowa umożliwiająca instalację wielu aparatów i osprzętu w jednej przestrzeni.
• Bezstopniowa regulacja głębokości: Umożliwia precyzyjne dopasowanie płyty do wymiarów szafy i aparatury, bez konieczności stosowania dodatkowych adapterów.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne wykończenie, jednolite z większością standardowych szaf rozdzielczych, z możliwością otwarcia pod kątem 90 stopni.

Zgodność z Normami

Moduł płyta montażowa MBM315 spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic oraz bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Moduł płyta montażowa MBM315 przeznaczony jest do organizacji wnętrza szaf rozdzielczych i tablic sterowniczych w instalacjach elektrycznych, przemysłowych oraz budynkowych.

• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w szafach rozdzielczych.
• Organizacja przestrzeni w tablicach sterowniczych o dużej ilości obwodów.
• Stosowanie w szafach o głębokości powyżej 200 mm – uniwersalne dopasowanie do wymiarów obudowy.
• Zastosowanie w systemach CombiLine jako element standardowego wyposażenia wnętrza.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Płytę montażową należy zamocować w szafie rozdzielczej za pomocą dostarczonych elementów mocujących, dostosowując głębokość użytkową do wymiarów szafy i aparatury. Upewnić się, że wszystkie regulatory i uchwyty są odpowiednio dokręcone, aby zapewnić stabilność konstrukcji. Pokrywa z tworzywa powinna być zainstalowana z możliwością otwarcia pod kątem 90 stopni dla wygodnego dostępu do aparatury.

FAQ

• Czy płyta MBM315 jest kompatybilna z innymi systemami niż CombiLine? Tak – płyta montażowa MBM315 jest zaprojektowana jako uniwersalny element do montażu w szafach rozdzielczych o odpowiednich wymiarach (5 GU, głębokość 200 mm).
• Jaki jest zakres regulacji głębokości użytkowej? System bezstopniowej regulacji pozwala na dostosowanie głębokości w zakresie od 103 mm do 158 mm, co umożliwia idealne dopasowanie do różnych typów szaf.
• Czy płyta posiada pokrywę? Tak – płyta wyposażona jest w pokrywę z tworzywa sztucznego w kolorze RAL 7035, która chroni aparaturę i umożliwia otwarcie pod kątem 90 stopni.
