Moduł, płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM314 | 2CPX041718R9999 ABB

Alternatywny kod produktu: 2CPX041718R9999

Opis i Kluczowe Cechy

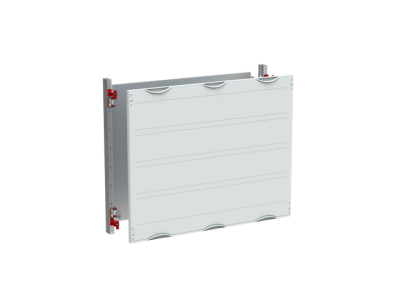

Moduł CombiLine MBM314 (symbol 2CPX041718R9999) to modułowa płyta montażowa do samodzielnego montażu, przeznaczona do wyposażenia wnętrza szaf rozdzielczych. Wykonana z blachy stalowej o grubości 2 mm, zapewnia wysoką stabilność mechaniczną i długą żywotność. Panel o szerokości 750 mm i wysokości 566 mm oferuje 144 jednostki przestrzenne (4 GU) do montażu aparatury modułowej. Płyta wyposażona jest w bezstopniową regulację głębokości użytkowej od 103 mm do 158 mm, co ułatwia dostosowanie do różnych wymiarów szafy.

• Blacha stalowa 2 mm: Gwarantuje sztywność konstrukcji i odporność na odkształcenia podczas montażu aparatury.
• 144 jednostki przestrzenne (4 GU): Optymalna przestrzeń montażowa dla układów elektrycznych o złożonej konfiguracji.
• Bezstopniowa regulacja głębokości 103–158 mm: Umożliwia precyzyjne dopasowanie do głębokości szafy, eliminując konieczność dodatkowych podkładek.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne wykończenie, jednolite z większością szaf przemysłowych, z możliwością otwarcia do 90 stopni.
• Wysokość użytkowa 566 mm: Kompaktowe wymiary pozwalające na montaż w standardowych szafach rozdzielczych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji szaf rozdzielczych i wyposażenia wnętrz. Został zaprojektowany zgodnie z dyrektywami CE, zapewniając bezpieczeństwo konstrukcyjne i kompatybilność z aparaturą modułową.

Zastosowanie

Moduł CombiLine MBM314 przeznaczony jest do organizacji i montażu aparatury elektrycznej w szafach rozdzielczych i sterowniczych.

• Montaż aparatury modułowej (wyłączników, styczników, zabezpieczeń) w szafach o głębokości 200 mm i większej.
• Organizacja przestrzeni w szafach przemysłowych i budynkowych.
• Stosowanie w układach sterowania maszyn i urządzeń przemysłowych.
• Wyposażenie szaf dedykowanych dla instalacji automatyki budynkowej.

Wskazówki Montażowe

Montaż płyty powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Płytę mocować do profili nośnych szafy za pomocą dedykowanych elementów. Regulację głębokości przeprowadzić przed ostatecznym zamocowaniem, stosując uchwyt montażowy. Pokrywę z tworzywa sztucznego zamontować w pozycji otwartej do 90 stopni, aby ułatwić dostęp do aparatury. Przed rozpoczęciem prac upewnić się, że wymiary szafy i płyty są kompatybilne.

FAQ

• Czy płyta jest kompatybilna ze wszystkimi typami szaf? Płyta przeznaczona jest do szaf o głębokości co najmniej 200 mm. Szczegółowe wymiary należy dopasować do specyfikacji szafy.
• Jaki jest zakres regulacji głębokości płyty? Głębokość użytkowa płyty wynosi od 103 mm do 158 mm, umożliwiając dostosowanie do różnych wymiarów szafy.
• Czy pokrywa z tworzywa jest wymienna? Tak, pokrywa z tworzywa sztucznego (RAL 7035) może być demontowana i wymieniona na inną, dostępną w ofercie.
