Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM312 | 2CPX041712R9999 ABB

Alternatywny kod produktu: 2CPX041712R9999

Opis i Kluczowe Cechy

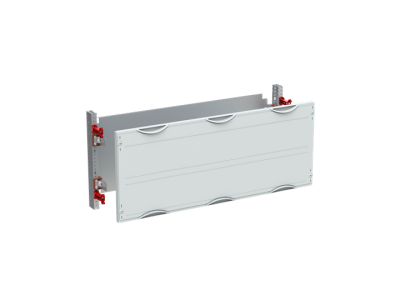

Moduł płyta montażowa MBM312 CombiLine (symbol 2CPX041712R9999) to element wyposażenia modułowych tablic rozdzielczych zaprojektowany do samodzielnego montażu. Płyta o szerokości 750 mm i wysokości 266 mm (72 jednostki przestrzenne) wykonana z blachy stalowej o grubości 2 mm zapewnia stabilną bazę dla aparatury modułowej. Bezstopniowa regulacja głębokości użytkowej w zakresie 103–158 mm oraz pokrywy z tworzywa sztucznego (RAL 7035) ułatwiają precyzyjne dostosowanie do różnych typów szaf rozdzielczych.

• 72 jednostki przestrzenne: Umożliwia montaż szerokiej gamy aparatury modułowej, z zachowaniem standardowych odstępów między elementami.
• Blacha stalowa 2 mm: Wysoka sztywność konstrukcji gwarantuje stabilność nawet przy dużym obciążeniu aparatury.
• Bezstopniowa regulacja głębokości: Dostosowanie do różnych głębokości szaf (200 mm i więcej) bez konieczności wymiany płyty.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczne zamknięcie chroniące przed kurzem i uszkodzeniami mechanicznymi, otwierane do 90 stopni.
• Uniwersalny montaż: Przeznaczony do stosowania w modułowych tablicach rozdzielczych CombiLine i kompatybilny z innymi systemami o podobnej konstrukcji.

Zgodność z Normami

Moduł płyta montażowa MBM312 spełnia wymogi norm europejskich dotyczących konstrukcji tablic rozdzielczych i aparatury modułowej. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Płyta montażowa MBM312 przeznaczona jest do wyposażenia wnętrz modułowych tablic rozdzielczych, szaf sterowniczych oraz rozdzielnic przemysłowych.

• Montaż aparatury modułowej w nowo budowanych instalacjach elektrycznych.
• Modernizacja istniejących tablic rozdzielczych poprzez wymianę płyt montażowych.
• Stosowanie w szafach o głębokości użytkowej od 103 mm do 158 mm – elastyczne dostosowanie do różnych konstrukcji.
• Wyposażenie rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Płytę należy zamontować w szafie rozdzielczej, upewniając się, że głębokość użytkowa jest odpowiednio dobrana (103–158 mm). Aparaturę modułową mocować zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy między elementami. Po zakończeniu montażu należy upewnić się, że pokrywy są prawidłowo zamknięte w celu ochrony przed kurzem i uszkodzeniami. Przed podłączeniem zasilania sprawdzić zgodność ułożenia przewodów z dokumentacją techniczną.

FAQ

• Jaka jest szerokość użytkowa płyty montażowej MBM312? Szerokość użytkowa płyty wynosi 688 mm, co odpowiada 72 jednostkom przestrzennym.
• Czy płyta jest kompatybilna z innymi systemami niż CombiLine? Płyta zaprojektowana jest głównie do systemu CombiLine, ale może być stosowana w innych modułowych tablicach rozdzielczych o podobnej konstrukcji.
• Czy płyta posiada fabrycznie zamontowane pokrywy? Tak, płyta wyposażona jest w pokrywy z tworzywa sztucznego (RAL 7035), które można otwierać do 90 stopni.
