Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM311 | 2CPX041709R9999 ABB

Alternatywny kod produktu: 2CPX041709R9999

Opis i Kluczowe Cechy

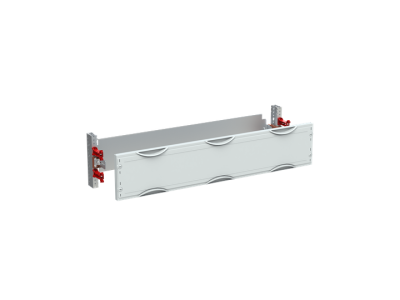

Moduł płyta montażowa MBM311 (symbol 2CPX041709R9999) z serii CombiLine to modułowa płyta rozdzielcza przeznaczona do samodzielnego montażu w szafach sterowniczych i rozdzielnicach. Wykonana z blachy stalowej o grubości 2 mm, wyposażona w 36 jednostek montażowych (1 GU = 150 mm), zapewnia stabilną bazę do instalacji aparatury modułowej. Regulowana głębokość użytkowa (103–158 mm) i szerokość (688 mm) umożliwiają elastyczne dostosowanie do wymiarów szafy. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 zamykane pod kątem 90° chronią wnętrze przed kurzem i uszkodzeniami mechanicznymi.

• 36 jednostek montażowych (GU): Optymalna przestrzeń do montażu aparatury modułowej – pozwala na elastyczne rozplanowanie urządzeń w szafie rozdzielczej.
• Regulowana głębokość 103–158 mm: Dostosowanie do różnych wymiarów szaf i elementów wyposażenia wnętrza.
• Blacha stalowa o grubości 2 mm: Wysoka sztywność konstrukcji, odporność na odkształcenia i trwałość w eksploatacji.
• Pokrywy z tworzywa RAL 7035 z zamknięciem 90°: Efektywna ochrona przed kurzem i uszkodzeniami, estetyczny wygląd zgodny z normami przemysłowymi.
• Szerokość użytkowa 688 mm: Kompatybilność z większością standardowych rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Moduł płyta montażowa MBM311 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Konstrukcja dostosowana do norm przemysłowych dotyczących wyposażenia rozdzielnic elektrycznych, w tym VDE i IEC.

Zastosowanie

Moduł płyta montażowa MBM311 przeznaczony jest do montażu w szafach sterowniczych i rozdzielnicach przemysłowych, biurowych oraz energetycznych.

• Montaż aparatury modułowej w szafach sterowniczych i rozdzielnicach.
• Organizacja przestrzeni w szafach o głębokości od 200 mm, z możliwością dostosowania do różnych wymiarów.
• Podstawa do budowy dedykowanych układów sterowania i zabezpieczeń.
• Zastosowanie w instalacjach energetycznych, automatyce przemysłowej i systemach monitoringu.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Płytę należy zamontować w szafie rozdzielczej przy użyciu odpowiednich mocowań, zapewniających stabilność konstrukcji. Głębokość montażu należy dostosować do wymiarów szafy (min. 200 mm) i aparatury. Pokrywy należy zamykać pod kątem 90°, aby zapewnić szczelność i ochronę wnętrza. Przed rozpoczęciem prac upewnić się, że instalacja jest odłączona od napięcia.

FAQ

• Czy płyta jest kompatybilna z innymi modułami CombiLine? Tak, konstrukcja płyty MBM311 została zaprojektowana do współpracy z systemem CombiLine, co umożliwia elastyczne rozbudowywanie instalacji.
• Jakie są maksymalne obciążenia płyty montażowej? Maksymalne obciążenie nie zostało określone w danych produktu – zaleca się stosowanie się do wytycznych producenta aparatury montowanej na płycie.
• Czy płyta może być stosowana w szafach o mniejszej głębokości niż 200 mm? Nie, minimalna wymagana głębokość szafy to 200 mm, aby zapewnić odpowiednią przestrzeń dla aparatury i wentylacji.
