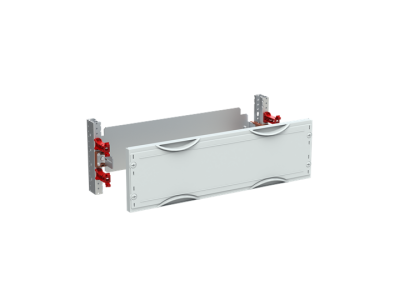

Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM211 | 2CPX041708R9999 ABB

Alternatywny kod produktu: 2CPX041708R9999

Opis i Kluczowe Cechy

Moduł płyta montażowa MBM211 (symbol 2CPX041708R9999) z zestawu CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w szafach sterowniczych. Wykonany z blachy stalowej o grubości 2 mm, oferuje 24 jednostki przestrzenne (1 jednostka = 150 mm) i szerokość użytkową 438 mm. Płyta charakteryzuje się bezstopniową regulacją głębokości (od 103 mm do 158 mm) oraz pokrywami z tworzywa sztucznego w kolorze szarym RAL 7035, które zamykają się pod kątem 90 stopni, zapewniając ochronę przed kurzem.

• 24 jednostki przestrzenne (GU): Umożliwia elastyczne rozmieszczenie aparatury modułowej i osprzętu w szafie sterowniczej, dostosowanie do indywidualnych potrzeb instalacji.
• Grubość płyty 2 mm: Gwarantuje sztywność konstrukcji i odporność na odkształcenia, co przedłuża żywotność szafy i poprawia stabilność montowanych elementów.
• Regulowana głębokość użytkowa (103–158 mm): Dostosowanie płyty do głębokości szafy od 200 mm, co ułatwia montaż w różnych typach obudów i zapewnia optymalne zagospodarowanie przestrzeni.
• Pokrywy z tworzywa RAL 7035 z zamykaniem 90°: Ochrona przed kurzem i drobnymi zanieczyszczeniami, podnosząca estetykę i funkcjonalność szafy sterowniczej.
• Szerokość użytkowa 438 mm: Kompatybilność z szerokościami standardowych szaf rozdzielczych, ułatwiająca planowanie układu instalacji.

Zgodność z Normami

Moduł płyta montażowa CombiLine MBM211 spełnia wymagania norm europejskich dotyczących konstrukcji szaf rozdzielczych i montażu aparatury modułowej. Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE oraz IEC.

Zastosowanie

Moduł płyta montażowa MBM211 przeznaczony jest do wyposażenia wnętrza szaf sterowniczych i rozdzielnic niskiego napięcia.

• Montaż aparatury modułowej (np. wyłączników, styczników, zabezpieczeń) w szafach sterowniczych.
• Budowa rozdzielnic elektrycznych w budynkach mieszkalnych, obiektach przemysłowych i komercyjnych.
• Organizacja przestrzeni montażowej dla osprzętu i akcesoriów elektrycznych w obudowach o głębokości ≥200 mm.
• Stosowanie w szafach o konstrukcji modułowej CombiLine, zapewniające spójność systemową i ułatwione zarządzanie okablowaniem.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze, w którym prowadzone będą prace. Płytę należy zamontować w szafie, dostosowując głębokość użytkową do wymiarów obudowy (103–158 mm). Następnie należy umieścić aparaturę modułową w jednostkach przestrzennych, uwzględniając zalecenia dotyczące układu okablowania i chłodzenia. Pokrywy zamykać pod kątem 90 stopni, aby zapewnić pełną ochronę przed zanieczyszczeniami.

FAQ

• Jakie są wymiary płyty montażowej MBM211? Szerokość użytkowa wynosi 438 mm, wysokość użytkowa 116 mm, a regulowana głębokość użytkowa 103–158 mm. Produkt jest kompatybilny z szafami o głębokości ≥200 mm.
• Czy płyta jest kompatybilna z innymi systemami modułowymi? Płyta CombiLine MBM211 jest zaprojektowana do współpracy z systemem CombiLine, co gwarantuje spójność konstrukcyjną i ułatwia montaż aparatury modułowej.
• Czy płyta posiada certyfikację? Tak, moduł spełnia wymagania norm europejskich i posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.
