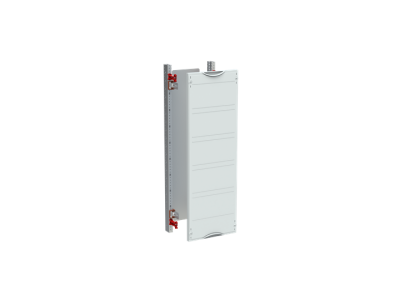

Moduł, płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM115 | 2CPX041719R9999 ABB

Alternatywny kod produktu: 2CPX041719R9999

Opis i Kluczowe Cechy

Moduł MBM115 (symbol 2CPX041719R9999) z serii CombiLine to modułowa płyta montażowa przeznaczona do samodzielnego montażu w szafach rozdzielczych. Wyposażona w 60 jednostek przestrzenych (GU) i jednostkę rusztową o szerokości 750 mm, z blachy stalowej o grubości 2 mm. Płyta zapewnia bezstopniową regulację głębokości montażu w zakresie 103–158 mm oraz szerokości użytkowej 188 mm, co pozwala na elastyczne dopasowanie do różnych typów aparatury modułowej. Pokrywa z tworzywa sztucznego w kolorze szarym RAL 7035 zamyka się pod kątem 90 stopni, chroniąc wnętrze szafy.

• 60 jednostek przestrzenych (GU): Umożliwia montaż szerokiej gamy aparatury modułowej, zapewniając elastyczność w projektowaniu rozdzielnic.
• Bezstopniowa regulacja głębokości 103–158 mm: Dopasowanie do różnych głębokości szaf rozdzielczych, bez konieczności stosowania dodatkowych adapterów.
• Ruszt o szerokości 750 mm: Stabilna konstrukcja nośna, kompatybilna z większością standardowych szaf modułowych.
• Pokrywa z tworzywa RAL 7035: Estetyczne i funkcjonalne zamknięcie szafy, zabezpieczające przed kurzem i uszkodzeniami mechanicznymi.
• Szerokość użytkowa 188 mm: Umożliwia montaż aparatury o standardowych szerokościach modułowych, zachowując porządek w szafie.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi instalacji elektrycznych i bezpieczeństwa pracy w rozdzielnicach. Kompatybilny z systemami modułowymi opartymi na normach IEC 61439.

Zastosowanie

Moduł MBM115 znajduje zastosowanie w szafach i rozdzielnicach modułowych, gdzie wymagany jest elastyczny montaż aparatury elektrycznej.

• Instalacje domowe i mieszkaniowe – montaż aparatury zabezpieczającej, liczników, czy modułów automatyki.
• Rozdzielnice przemysłowe – elastyczne dopasowanie do różnych konfiguracji aparatury.
• Pomieszczenia techniczne i serwerownie – organizacja przestrzeni montażowej z zachowaniem standardów bezpieczeństwa.
• Systemy automatyki budynkowej – montaż modułów sterowania i zasilania w kompaktowych szafach.

Wskazówki Montażowe

Montaż płyty powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac upewnić się, że szafa rozdzielcza jest odłączona od zasilania. Płytę montażową umieścić w ruszcie i ustawić głębokość montażu w zakresie 103–158 mm, następnie dokręcić uchwyt regulacyjny. Aparaturę modułową montować zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy izolacyjne. Pokrywę zamknąć pod kątem 90 stopni, dbając o prawidłowe uszczelnienie.

FAQ

• Czy moduł MBM115 jest kompatybilny ze wszystkimi szafami modułowymi? Moduł zaprojektowany jest do współpracy z szafami o standardowych wymiarach rusztów 750 mm. Przed montażem należy sprawdzić kompatybilność z daną szafą.
• Jaka jest maksymalna liczba modułów, które można zamontować na płycie? Płyta wyposażona jest w 60 jednostek przestrzenych (GU), co pozwala na montaż aparatury o łącznej szerokości 60 modułów.
• Czy pokrywa jest wymienna? Tak, pokrywa z tworzywa RAL 7035 jest wymienna i może być dostosowana do indywidualnych potrzeb estetycznych lub funkcjonalnych.
