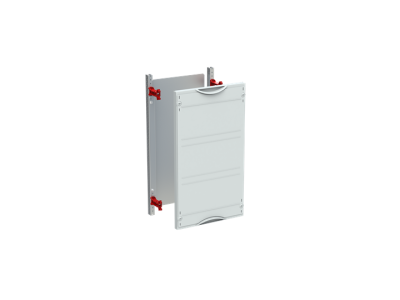

Moduł, płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM113K | 2CPX041641R9999 ABB

Alternatywny kod produktu: 2CPX041641R9999

Opis i Kluczowe Cechy

Moduł CombiLine MBM113K (symbol 2CPX041641R9999) to płyta montażowa zaprojektowana do samodzielnego montażu w szafach rozdzielczych. Charakteryzuje się rusztem o rozstawie 3 jednostek GU (450 mm) i szerokości panelu 250 mm, umożliwiając montaż aparatury o maksymalnej wysokości użytkowej 416 mm. Płyta wykonana jest z blachy stalowej o grubości 2 mm, co gwarantuje wysoką stabilność konstrukcji.

• Ruszt 3 GU (450 mm): Standaryzowany rozstaw pozwala na precyzyjne rozmieszczenie aparatury modułowej zgodnie z normami instalacyjnymi.
• Głębokość użytkowa 82 mm: Kompatybilna z większością standardowych szaf rozdzielczych o głębokości od 120 mm.
• Szerokość użytkowa 200 mm: Optymalna przestrzeń do montażu aparatury o szerokości 36 jednostek przestrzenych (j.p.).
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne i funkcjonalne zamknięcie chroniące przed kurzem i uszkodzeniami mechanicznymi.
• Bezstopniowa regulacja uchwytu montażowego: Umożliwia płynne dostosowanie ustawienia płyty względem rusztu, co ułatwia precyzyjny montaż aparatury.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji i montażu aparatury rozdzielczej. Posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektrycznej.

Zastosowanie

Płyta montażowa CombiLine MBM113K przeznaczona jest do szaf rozdzielczych, tablic sterowniczych i szaf sterowniczych w instalacjach elektrycznych, przemysłowych i budynkowych.

• Montaż aparatury modułowej w szafach rozdzielczych o standardowej głębokości 120 mm.
• Organizacja przestrzeni montażowej dla aparatów o szerokości do 200 mm.
• Stosowanie w systemach CombiLine jako element ułatwiający montaż i konserwację aparatury.
• Wykorzystanie w tablicach sterowniczych do przemysłu, budownictwa i energetyki.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że szafa rozdzielcza jest odłączona od zasilania. Płytę należy zamontować na ruszcie 3 GU (450 mm) przy użyciu dostarczonych uchwytów. Regulacja bezstopniowa umożliwia precyzyjne ustawienie pozycji płyty względem rusztu. Po zamontowaniu aparatury należy upewnić się, że pokrywa z tworzywa jest prawidłowo zamknięta (90 stopni), aby zapewnić ochronę przed czynnikami zewnętrznymi.

FAQ

• Do jakiej głębokości szafy jest przeznaczona płyta? Płyta montażowa CombiLine MBM113K jest kompatybilna z szafami o głębokości użytkowej od 120 mm.
• Jakie jest maksymalne obciążenie płyty? Maksymalna wysokość użytkowa płyty to 416 mm, co odpowiada 36 jednostkom przestrzeni montażowej.
• Czy płyta jest dostarczana z pokrywą? Tak, płyta wyposażona jest w pokrywę z tworzywa sztucznego w kolorze RAL 7035, która zabezpiecza aparaturę przed kurzem i uszkodzeniami mechanicznymi.
