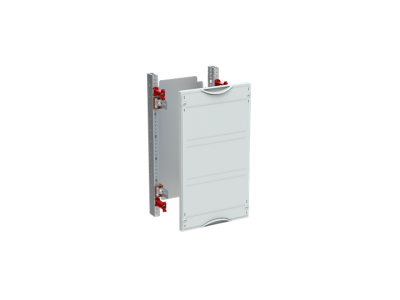

Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM113 | 2CPX041713R9999 ABB

Alternatywny kod produktu: 2CPX041713R9999

Opis i Kluczowe Cechy

Moduł płyta montażowa CombiLine MBM113 (symbol 2CPX041713R9999) to modułowe rozwiązanie do samodzielnego montażu, przeznaczone do wyposażenia wnętrza rozdzielnic i szaf sterowniczych. Panel o jednostce rusztowej 3 GU (450 mm) i szerokości 250 mm wyposażony jest w 36 jednostek przestrzennych, umożliwiając elastyczne rozmieszczenie aparatury modułowej. Płyta montażowa wykonana z blachy stalowej o grubości 2 mm zapewnia stabilność i wytrzymałość konstrukcji.

• Modułowa konstrukcja 3 GU: Umożliwia precyzyjne dostosowanie układu aparatury w rozdzielnicy o szerokości 450 mm.
• Blacha stalowa 2 mm: Gwarantuje sztywność i odporność na odkształcenia, co jest kluczowe przy montażu cięższych elementów.
• Bezstopniowa regulacja głębokości 103–158 mm: Dostosowanie do różnych wymiarów szaf sterowniczych bez konieczności stosowania dodatkowych elementów dystansowych.
• Pokrywy z tworzywa sztucznego, kąt zamknięcia 90°: Ochrona przed pyłem i uszkodzeniami mechanicznymi, jednocześnie umożliwiająca szybki dostęp do aparatury.
• Kolor RAL 7035: Neutralny szary odcień ułatwiający integrację z innymi komponentami rozdzielnicy.

Zgodność z Normami

Moduł płyta montażowa MBM113 spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących konstrukcji rozdzielnic. Produkt posiada oznakowanie CE i jest zgodny z normami dotyczącymi materiałów konstrukcyjnych w instalacjach elektrycznych.

Zastosowanie

Moduł MBM113 CombiLine znajduje zastosowanie w projektowaniu i modernizacji rozdzielnic oraz szaf sterowniczych, gdzie wymagana jest elastyczna i trwała baza montażowa.

• Montaż aparatury modułowej w szafach sterowniczych o szerokości 450 mm.
• Wymiana lub rozbudowa istniejących instalacji elektrycznych z zachowaniem standardów modularności.
• Stosowanie w szafach o głębokości od 200 mm, z możliwością regulacji wysokości użytkowej.
• Wyposażenie nowych rozdzielnic przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Panel mocować należy do rusztowania szafy za pomocą dedykowanych uchwytów, zapewniając odpowiednie rozmieszczenie jednostek przestrzennych. Głębokość użytkową dostosować do wymiarów obudowy przy użyciu bezstopniowego regulatora. Pokrywy z tworzywa zamknąć pod kątem 90° w celu pełnej ochrony aparatury. Przed montażem aparatury należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy płyta montażowa MBM113 jest kompatybilna z innymi modułami CombiLine? Tak, konstrukcja płyty umożliwia integrację z innymi elementami systemu CombiLine, zachowując modularność i spójność rozwiązania.
• Jaka jest maksymalna nośność płyty? Dane techniczne dotyczące nośności nie zostały określone w opisie produktu. Zaleca się weryfikację w dokumentacji producenta lub kartach katalogowych.
• Czy płyta może być stosowana w szafach o głębokości mniejszej niż 200 mm? Produkt przeznaczony jest do szaf o głębokości minimalnej 200 mm. Dla mniejszych obudów należy zastosować odpowiednie elementy dystansowe lub płyty dedykowane.
