Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM112 | 2CPX041710R9999 ABB

Alternatywny kod produktu: 2CPX041710R9999

Opis i Kluczowe Cechy

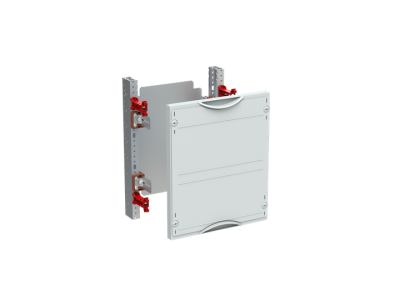

Moduł płyta montażowa CombiLine MBM112 (symbol 2CPX041710R9999) to element modułowej tablicy rozdzielczej zaprojektowany do samodzielnego montażu. Płyta wykonana ze stali o grubości 2 mm zapewnia stabilną podstawę dla aparatury elektrycznej. Bezstopniowa regulacja głębokości użytkowej w zakresie 103–158 mm oraz szerokości użytkowej 188 mm umożliwia precyzyjne dopasowanie do szaf o głębokości od 200 mm. Pokrywy z tworzywa sztucznego RAL 7035 (szary) oferują funkcjonalne zamykanie pod kątem 90 stopni.

• 24 jednostki przestrzenne: Umożliwiają elastyczne rozmieszczenie aparatury modułowej o szerokości 1 jednostki (18 mm) z zachowaniem standardowych odstępów.
• Płyta stalowa 2 mm: Wysoka sztywność konstrukcji gwarantuje trwałość i stabilność montowanych urządzeń, nawet w warunkach wibracji.
• Regulowana głębokość 103–158 mm: Dostosowanie do różnych wymiarów szaf rozdzielczych i optymalne wykorzystanie przestrzeni wewnętrznej.
• Pokrywy z tworzywa RAL 7035: Estetyczne i funkcjonalne zamknięcie chroniące wnętrze modułu przed kurzem i dostępem osób niepowołanych.
• Zamykanie pod kątem 90 stopni: Ułatwia montaż i serwis aparatury bez konieczności demontażu pokrywy.

Zgodność z Normami

Moduł płyta montażowa CombiLine MBM112 spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa tablic rozdzielczych. Obudowa oraz elementy mocujące zostały zaprojektowane zgodnie z dyrektywami Unii Europejskiej i posiadają oznakowanie CE.

Zastosowanie

Płyta montażowa CombiLine MBM112 jest przeznaczona do montażu w modułowych tablicach rozdzielczych, szafach sterowniczych oraz rozdzielnicach przemysłowych i budynkowych.

• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w instalacjach elektrycznych.
• Stosowanie jako podstawa pod aparaty w szafach o głębokości od 200 mm.
• Organizacja przestrzeni w rozdzielnicach przemysłowych, gdzie wymagana jest sztywna konstrukcja nośna.
• Wyposażenie warsztatów i laboratoriów, gdzie niezbędna jest elastyczna i trwała płyta montażowa.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Płytę mocować do rusztu nośnego za pomocą dostępnych otworów montażowych. Podczas montażu aparatury należy zachować zalecane odstępy między urządzeniami oraz uwzględnić zakres regulacji głębokości. Pokrywy należy zamykać pod kątem 90 stopni, dbając o równomierne dociśnięcie. Przed uruchomieniem instalacji należy przeprowadzić kontrolę mechaniczną i elektryczną zgodnie z obowiązującymi przepisami.

FAQ

• Jaka jest maksymalna szerokość użytkowa modułu? Szerokość użytkowa płyty CombiLine MBM112 wynosi 188 mm, co umożliwia montaż aparatury o łącznej szerokości 24 jednostek (18 mm jednostka).
• Czy płyta jest kompatybilna z innymi modułami CombiLine? Tak, płyta montażowa MBM112 została zaprojektowana do współpracy z innymi elementami systemu CombiLine, tworząc spójne i funkcjonalne rozwiązania w tablicach rozdzielczych.
• Jakie są zalecane odstępy między aparaturą? Podczas montażu aparatury modułowej należy zachować standardowe odstępy określone w dokumentacji technicznej aparatów oraz normach dotyczących instalacji elektrycznych.
