Moduł optyczny W. 1 RS485, PROFIBUS OLM/G12 V4.0 | 6GK1503-3CB00 Siemens

Alternatywny kod produktu: 6GK15033CB00

Opis i Kluczowe Cechy

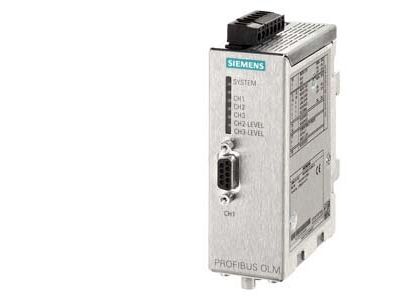

Moduł optyczny Siemens 6GK1503-3CB00 (OLM/G12 V4.0) to urządzenie do transmisji danych w sieciach PROFIBUS, wyposażone w jeden interfejs RS485. Jego optyczna ścieżka komunikacyjna zapewnia izolację galwaniczną i odporność na zakłócenia elektromagnetyczne, co przekłada się na stabilną pracę w środowiskach przemysłowych. Urządzenie pozwala na rozszerzenie zasięgu sieci oraz łączenie segmentów wykonanych w technologii miedzianej i światłowodowej.

• Interfejs RS485: Umożliwia bezpośrednie podłączenie sterowników i urządzeń peryferyjnych w standardzie PROFIBUS DP.
• Technologia optyczna (OLM): Gwarantuje odporność na zakłócenia oraz dużą odległość transmisji – idealna w halach przemysłowych i na otwartych przestrzeniach.
• Wersja V4.0: Zapewnia zgodność z nowszymi implementacjami PROFIBUS oraz wyższą niezawodność protokołu.
• Kompaktowa obudowa: Ułatwia montaż w szafach sterowniczych i rozdzielnicach, minimalizując zajmowaną przestrzeń.
• Izolacja galwaniczna: Chroni urządzenia przed przepięciami i wyrównaniem potencjałów, zwiększając bezpieczeństwo całej instalacji.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami standardów obowiązujących dla urządzeń automatyki przemysłowej. Posiada oznaczenie CE, potwierdzające spełnienie odpowiednich dyrektyw europejskich. Przeznaczony jest do pracy w sieciach zgodnych ze specyfikacją PROFIBUS.

Zastosowanie

Moduł optyczny 6GK1503-3CB00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna transmisja danych w trudnych warunkach przemysłowych. Sprawdzi się zarówno w małych, jak i rozległych instalacjach PROFIBUS.

• Łączenie odległych segmentów sieci PROFIBUS za pomocą światłowodu, przy zachowaniu dużej prędkości transmisji.
• Budowa odpornych na zakłócenia linii komunikacyjnych w halach produkcyjnych z silnymi polami elektromagnetycznymi.
• Integracja sterowników PLC, napędów oraz robotyki w scentralizowanych i rozproszonych systemach sterowania.
• Sygnalizacja stanu połączenia i diagnostyka sieci w systemach nadzoru automatyki.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł instaluje się na szynie TH35 (DIN) w obudowie zgodnie z dokumentacją producenta. Przewody przyłączeniowe należy dobrać odpowiednio do obciążenia oraz zaleceń zawartych w karcie katalogowej. Złącza światłowodowe czyścić przed podłączeniem, aby uniknąć tłumienia sygnału.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Tak, urządzenie posiada własne zasilanie (szczegółowe parametry w dokumentacji technicznej producenta). Przed montażem należy sprawdzić wymagane napięcie i pobór prądu.
• Jakie rodzaje światłowodów są obsługiwane? Moduł OLM/G12 V4.0 współpracuje ze standardowymi włóknami wielomodowymi (szczegóły w dokumentacji). Zazwyczaj stosuje się złącza typu SC lub ST, ale zalecamy weryfikację w karcie katalogowej.
• Czy urządzenie można stosować w strefach zagrożonych wybuchem? Nie – moduł nie posiada atestów Ex. Przeznaczony jest do pracy w standardowych warunkach przemysłowych, w suchych pomieszczeniach. Należy unikać instalacji w atmosferze gazów palnych.
