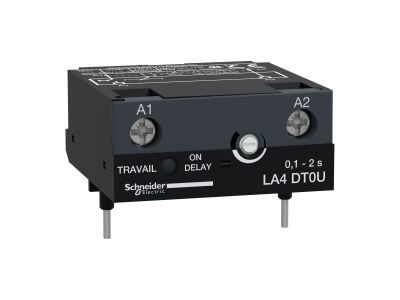

Moduł opóźniający załączanie stycznika, elektryczny LC1/LP1 0,1/2s, TeSys K, D | LA4DT0U Schneider Electric

Opis i Kluczowe Cechy

Moduł opóźniający załączanie stycznika LA4DT0U z rodziny TeSys K/D to elektryczne urządzenie czasowe, które umożliwia regulowane opóźnienie załączenia stycznika w zakresie 0,1–2 sekund. Przeznaczony do współpracy ze stycznikami serii LC1/LP1, zapewnia precyzyjne sterowanie czasem w obwodach sterowania.

• Zakres opóźnienia 0,1–2 s: Pozwala na płynną regulację czasu zwłoki załączenia stycznika, co umożliwia sekwencyjne uruchamianie odbiorników lub opóźnione włączanie, redukując ryzyko przeciążeń rozruchowych.
• Kompatybilność ze stycznikami LC1/LP1 (TeSys K/D): Gwarantuje mechaniczną i elektryczną zgodność z szeroko stosowaną serią styczników, ułatwiając integrację w istniejących układach sterowania.
• Elektryczna realizacja opóźnienia: Działa niezależnie od rodzaju napięcia sterowania (zgodnego z cewką stycznika), zapewniając powtarzalność ustawionego czasu w różnych warunkach pracy.
• Łatwy montaż: Możliwość bezpośredniego montażu na styczniku lub na szynie TH35 (w zależności od konfiguracji), co oszczędza miejsce w szafie sterowniczej.
• Przeznaczenie do automatyki: Idealny do aplikacji wymagających opóźnionego załączania – od prostych układów oświetleniowych po zaawansowane systemy HVAC.

Zgodność z Normami

Moduł opóźniający LA4DT0U został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC/EN dotyczącymi aparatury sterowniczej. Szczegółowe normy są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Moduł opóźniający znajduje zastosowanie wszędzie tam, gdzie wymagane jest czasowe odsunięcie załączenia stycznika – w automatyce budynkowej, przemysłowej oraz w układach sterowania maszyn.

• Opóźnione załączanie oświetlenia, wentylacji lub pomp w celu sekwencyjnego rozruchu.
• Sterowanie impulsowe do styczników, przekaźników lub wejść PLC z zadanym czasem zwłoki.
• Systemy HVAC – opóźnienie załączenia sprężarek lub wentylatorów w celu uniknięcia jednoczesnego skoku prądu.
• Automatyka budynkowa – realizacja opóźnień czasowych w układach schodowych, bramowych czy sterowania żaluzjami.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł może być montowany bezpośrednio na styczniku lub na szynie TH35 (DIN). Momenty dokręcania połączeń oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy moduł posiada podświetlenie lub diodę LED sygnalizującą pracę? W dostępnych danych producenta nie określono wskaźnika optycznego. Stan pracy modułu sygnalizowany jest poprzez załączenie podłączonego stycznika.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach montażu w rozdzielnicy urządzenie jest chronione przez obudowę (typowe IP20 dla aparatury wewnętrznej).
• Jaki tryb pracy realizuje moduł? Jest to elektryczny przekaźnik czasowy z opóźnionym załączaniem (delay on make) – stycznik załącza się po upływie ustawionego czasu od podania napięcia sterującego.
