Moduł opóźniający odpadanie, UVU-NZM | 260154 Eaton

Alternatywny kod produktu: UVU-NZM

Opis i Kluczowe Cechy

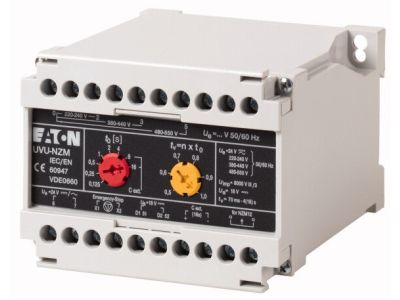

Moduł opóźniający odpadanie UVU-NZM (nr katalogowy 260154) to akcesorium przeznaczone do współpracy z wyłącznikami serii NZM. Urządzenie umożliwia programowane opóźnienie wyłączenia po zaniku napięcia sterującego, co pozwala na sekwencyjne odłączanie odbiorników i realizację funkcji bezpieczeństwa. Dzięki szerokiemu zakresowi napięć zasilania moduł nadaje się do różnorodnych instalacji przemysłowych i budynkowych.

• Szeroki zakres napięć zasilania: 220–240 V, 380–440 V, 480–550 V AC 50/60 Hz oraz 24 V DC/AC – uniwersalne dopasowanie do sieci elektrycznych i układów sterowania w różnych krajach.
• Kompatybilność z wyłącznikami NZM: przeznaczony do modeli NZM1(-4), 2(-4), 3(-4), 4(-4) oraz N(S)1(-4), 2(-4), 3(-4), 4(-4) – łatwy montaż w istniejących rozdzielnicach i układach automatyki.
• Funkcja opóźnionego odpadania: umożliwia utrzymanie załączonego stanu wyłącznika przez określony czas po zaniku napięcia, co chroni procesy technologiczne przed gwałtownym zatrzymaniem.
• Elastyczny montaż modułowy: akcesorium integruje się z grupami funkcyjnymi wyłączników NZM, co upraszcza konfigurację i rozbudowę systemu.
• Gotowość do pracy w systemach AC i DC: obsługa napięcia stałego i przemiennego 24 V zwiększa możliwości zastosowania w instalacjach z różnymi źródłami zasilania.

Zgodność z Normami

Moduł opóźniający odpadanie UVU-NZM jest wyrobem spełniającym wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branży elektrycznej, co gwarantuje bezpieczną pracę w dedykowanych zastosowaniach. Ze względu na charakter akcesorium do wyłączników serii NZM zaleca się stosowanie zgodnie z wytycznymi producenta wyłącznika.

Zastosowanie

Moduł UVU-NZM znajduje zastosowanie wszędzie tam, gdzie konieczne jest opóźnione wyłączenie odbiorników w obwodach sterowania i zabezpieczeń. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w automatyce budynkowej.

• Sterowanie sekwencyjnym wyłączaniem silników, pomp lub wentylatorów po zatrzymaniu procesu.
• Opóźnione odłączanie sterowników PLC i układów sterowania w celu realizacji procedur bezpieczeństwa.
• Współpraca z wyłącznikami NZM w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej.
• Realizacja funkcji opóźnienia czasowego w systemach automatyki i sygnalizacji (np. opóźniony zanik oświetlenia awaryjnego).

Wskazówki Montażowe

Montaż i podłączenie modułu opóźniającego UVU-NZM może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moduł przeznaczony jest do montażu na szynie DIN (typ TH35) w rozdzielnicy lub bezpośrednio na wyłączniku NZM zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać według wartości podanych w dokumentacji technicznej. Należy upewnić się, że napięcie zasilania odpowiada zakresowi podanemu na obudowie modułu.

FAQ

• Czy moduł UVU-NZM wymaga zewnętrznego zasilania? Tak, moduł jest aktywny i wymaga podania napięcia sterującego z zakresu 220–240 V, 380–440 V, 480–550 V AC 50/60 Hz lub 24 V DC/AC – w zależności od wersji zasilania.
• Jaki jest tryb pracy modułu (opóźnienie przy załączaniu czy wyłączaniu)? Jest to moduł opóźniający odpadanie – opóźnione wyłączenie. Po zaniku napięcia sterującego moduł utrzymuje stan załączony przez określony czas, umożliwiając kontrolowane zakończenie procesu.
• Do jakich wyłączników pasuje to akcesorium? Moduł przeznaczony jest do współpracy z wyłącznikami serii NZM: NZM1(-4), NZM2(-4), NZM3(-4), NZM4(-4) oraz N(S)1(-4), N(S)2(-4), N(S)3(-4), N(S)4(-4).
