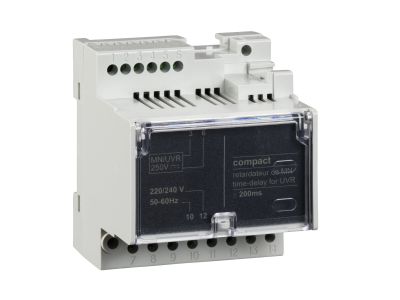

Moduł opóźniający do wyzwalacza MN R - 220-240VAC Compact NSX | LV429427 Schneider Electric

Opis i Kluczowe Cechy

Moduł opóźniający LV429427 firmy Schneider Electricder Electric dedykowany do wyzwalacza podnapięciowego MN w wyłącznikach serii Compact NSX, Compact NSX DC, EasyPact CVS oraz PowerPact Multistandard. Zaprojektowany do pracy przy napięciu zasilania 220–240 V AC, umożliwia opóźnienie reakcji wyzwalacza na zanik napięcia, co zapobiega niepotrzebnym wyłączeniom w przypadku krótkotrwałych zakłóceń w sieci.

• Napięcie zasilania 220–240 V AC: przystosowany do standardowych obwodów sterowniczych prądu przemiennego, zapewnia łatwą integrację z istniejącą instalacją.
• Kompatybilność z wyzwalaczem MN (podnapięciowym): montowany bezpośrednio na wyzwalaczu, wydłuża czas zwłoki przed zadziałaniem wyłącznika.
• Przeznaczony do serii Compact NSX, Compact NSX DC, EasyPact CVS i PowerPact Multistandard: uniwersalność zastosowania w popularnych rozdzielnicach mocy.
• Praca jako pomocniczy moduł czasowy: zwiększa stabilność działania systemu poprzez eliminację fałszywych wyłączeń spowodowanych chwilowymi spadkami napięcia.
• Montaż na szynie TH35 (DIN) wewnątrz rozdzielnicy: compactowa konstrukcja ułatwia instalację w szafach sterowniczych.

Zgodność z Normami

Moduł opóźniający LV429427 został wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Jego projekt i wykonanie odpowiadają standardom bezpieczeństwa obowiązującym w aparaturze rozdzielczej niskiego napięcia. Przed montażem zaleca się sprawdzenie zgodności z dokumentacją techniczną wyłącznika.

Zastosowanie

Moduł opóźniający stosuje się wszędzie tam, gdzie wymagane jest opóźnienie działania wyzwalacza podnapięciowego MN. Pozwala to uniknąć zbędnych wyłączeń odbiorników przy krótkotrwałych zanikach napięcia, co jest szczególnie ważne w procesach ciągłych.

• Automatyka budynkowa i przemysłowa – ochrona przed przepięciami i chwilowymi spadkami napięcia.
• Sterowanie silnikami i napędami – zapobiega nieplanowanym postojom linii produkcyjnych.
• Systemy zasilania gwarantowanego (UPS) – współpraca z wyzwalaczem MN w celu koordynacji przełączeń.
• Instalacje z dużymi obciążeniami – stabilizacja pracy wyłączników głównych w rozdzielnicach.

Wskazówki Montażowe

Montaż modułu opóźniającego LV429427 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy. Moduł montuje się na wyzwalaczu MN zgodnie z instrukcją producenta – na szynie TH35 (DIN) w rozdzielnicy. Dobór przekroju przewodów oraz moment dokręcania zacisków należy przeprowadzić według danych katalogowych. Po zakończeniu montażu sprawdź poprawność połączeń i działanie opóźnienia.

FAQ

• Czy moduł LV429427 ma wbudowane podświetlenie lub diodę LED? Produkt nie zawiera sygnalizacji optycznej. Jest to pasywny moduł opóźniający montowany na wyzwalaczu MN.
• Jaki stopień ochrony IP ma ten moduł? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura montowana wewnątrz rozdzielnicy ma IP20 – szczegóły znajdują się w dokumentacji technicznej wyłącznika.
• Jaki tryb pracy realizuje moduł – opóźnienie przy zaniku napięcia czy przy powrocie? Moduł opóźnia zadziałanie wyzwalacza podnapięciowego MN po zaniku napięcia. Po przywróceniu napięcia wyzwalacz powraca do stanu gotowości bez dodatkowego opóźnienia.
