Moduł opcjonalny PAC RS485 dla PAC3200/4200 | 7KM9300-0AM00-0AA0 Siemens

Alternatywny kod produktu: 7KM93000AM000AA0

Opis i Kluczowe Cechy

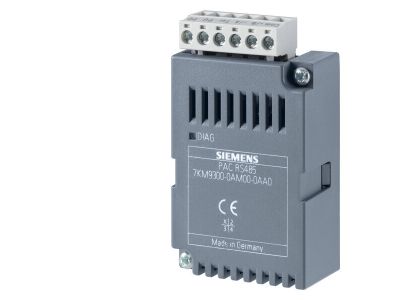

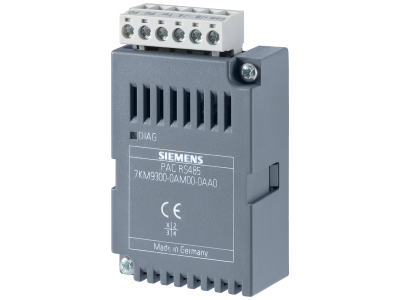

Moduł opcjonalny PAC RS485 (symbol 7KM9300-0AM00-0AA0) to wtykowe rozszerzenie komunikacyjne przeznaczone do mierników serii PAC3200/4200 oraz wyłączników kompaktowych 3VA z modułem COM100/800. Umożliwia transmisję zmierzonych parametrów elektrycznych oraz informacji o stanie urządzeń do nadrzędnych systemów automatyki i zarządzania energią. Dzięki interfejsowi RS485 zapewnia łatwą integrację z istniejącą infrastrukturą.

• Interfejs RS485: Umożliwia niezawodną komunikację szeregową na duże odległości, idealną do systemów rozproszonych.
• Wtykowa konstrukcja: Montaż odbywa się bezpośrednio w gnieździe urządzenia, bez konieczności dodatkowego okablowania – skraca czas instalacji.
• Kompatybilność z PAC3200/4200 oraz 3VA COM100/800: Jeden moduł obsługuje zarówno mierniki energii, jak i wyłączniki kompaktowe, co upraszcza zarządzanie zapasami.
• Transmisja danych pomiarowych i statusu: Bieżący odczyt napięć, prądów, mocy oraz stanu łączników – wsparcie dla monitoringu i optymalizacji zużycia energii.
• Komunikacja z systemami nadrzędnymi: Możliwość podłączenia do sieci automatyki budynkowej, SCADA lub systemów BMS – pełna kontrola nad obiektem.

Zgodność z Normami

Produkt jest zgodny z europejskimi wymaganiami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada oznakowanie CE. Szczegółowe normy dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł RS485 przeznaczony jest do zastosowań w rozdzielnicach niskiego napięcia, gdzie wymagane jest zdalne monitorowanie parametrów sieci oraz integracja z systemami zarządzania energią.

• Zdobywanie danych pomiarowych z mierników PAC3200/4200 w celu analizy zużycia energii.
• Komunikacja z wyłącznikami kompaktowymi 3VA – zdalny odczyt stanu i alarmów.
• Przesyłanie informacji do nadrzędnych kontrolerów PLC lub systemów BMS.
• Budowa rozproszonych systemów monitoringu energii w budynkach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od urządzenia, do którego moduł jest wtykany. Moduł umieszcza się w dedykowanym gnieździe w mierniku lub module COM wyłącznika. Należy postępować zgodnie z instrukcją producenta – nie stosować nadmiernej siły. Przewody komunikacyjne RS485 prowadzić z dala od torów prądowych

FAQ

• Czy moduł wymaga osobnego zasilania? Nie, moduł jest zasilany bezpośrednio z urządzenia, do którego jest podłączony (miernik PAC lub moduł COM wyłącznika).
• Jaki stopień ochrony ma moduł? Moduł przeznaczony jest do montażu wewnątrz rozdzielnicy – typowo stopień ochrony IP20. Dokładne dane znajdują się w karcie katalogowej produktu.
• Czy moduł współpracuje z PAC3200 i PAC4200? Tak, moduł jest kompatybilny zarówno z PAC3200, jak i PAC4200, a także z wyłącznikami 3VA wyposażonymi w moduły COM100 lub COM800.
