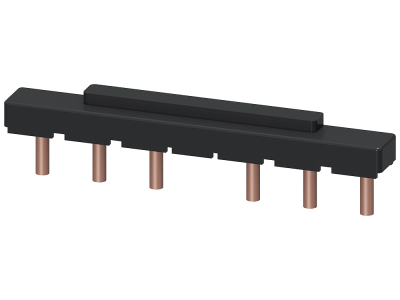

Moduł okablowania dolny do kombinacji styczników S2, odstęp 10mm | 3RA1933-3E Siemens

Alternatywny kod produktu: 3RA19333E

Opis i Kluczowe Cechy

Moduł okablowania dolny 3RA1933-3E firmy Siemens to dedykowane akcesorium do tworzenia kombinacji styczników serii S2. Zapewnia stały odstęp 10 mm między stycznikami, co ułatwia szybki i powtarzalny montaż okablowania w szafach sterowniczych. Dzięki precyzyjnemu prowadzeniu przewodów redukuje ryzyko błędów instalacyjnych i oszczędza czas podczas konfiguracji układów przełączających (np. gwiazda-trójkąt).

• Dedykowany do styczników serii S2: zapewnia idealne dopasowanie i stabilne połączenie w kombinacjach, bez konieczności stosowania dodatkowych elementów dystansowych.
• Odstęp 10 mm między stycznikami: umożliwia uporządkowane prowadzenie przewodów i zachowanie normatywnych odstępów izolacyjnych w rozdzielnicy.
• Montaż dolny (od spodu styczników): ułatwia okablowanie w głębokich szafach oraz pozwala zachować przejrzysty układ kabli, co przyspiesza serwis i diagnostykę.
• Kompatybilność z systemem SIRIUS: moduł rozszerza funkcjonalność rodziny produktów Siemens, umożliwiając tworzenie powtarzalnych, certyfikowanych kombinacji styczników.
• Łatwy i szybki montaż: bez użycia specjalistycznych narzędzi – wystarczy zatrzasnąć moduł na szynie DIN TH35 i podłączyć styczniki zgodnie z dokumentacją.

Zgodność z Normami

Moduł okablowania 3RA1933-3E został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN, które obowiązują w budowie aparatury modułowej. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych spełniających lokalne przepisy bezpieczeństwa.

Zastosowanie

Moduł okablowania dolnego jest niezbędnym elementem przy budowie sterowników silników, układów przełączania źródeł zasilania oraz wszelkich aplikacji wymagających mechanicznego i elektrycznego łączenia styczników S2.

• Tworzenie kombinacji gwiazda-trójkąt (Y/Δ) dla silników o średniej mocy – zapewnia powtarzalny rozstaw styczników i uporządkowane okablowanie.
• Realizacja przełączników sieć–agregat (ATS) w automatyce budynkowej – dwa lub więcej styczników w jednym rzędzie z zachowaniem normatywnych odstępów.
• Budowa układów kaskadowych do sterowania sekcjami grzewczymi, wentylacyjnymi lub pompami – redukcja czasu instalacji dzięki gotowemu interfejsowi okablowania.
• Zastosowanie w szafach sterowniczych maszyn (zgodnie z IEC 60204-1) – ułatwia prowadzenie przewodów i późniejszy serwis.

Wskazówki Montażowe

Montaż modułu okablowania dolnego 3RA1933-3E powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie może zostać przypadkowo załączony (blokada/oznakowanie). Moduł montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy. Styczniki osadza się na szynie zgodnie z dokumentacją techniczną, a następnie zatrzaskuje moduł od spodu – upewnij się, że wszystkie elementy są prawidłowo zablokowane. Przekrój przewodów oraz moment dokręcania zacisków dobierz według specyfikacji producenta styczników S2 oraz obowiązujących norm (np. IEC 60947-1).

FAQ

• Do jakich styczników pasuje moduł 3RA1933-3E? Moduł jest dedykowany do styczników serii S2 firmy Siemens (np. S2‑...). Zapewnia odstęp 10 mm między stycznikami w kombinacjach – nie jest przeznaczony do innych serii ani do pojedynczego montażu.
• Czy do montażu potrzebne są dodatkowe elementy dystansowe? Nie. Moduł sam ustala stały odstęp 10 mm, eliminując konieczność stosowania oddzielnych podkładek dystansowych. Wystarczy zatrzasnąć go od spodu styczników zamontowanych na szynie DIN.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje osobnego stopnia ochrony dla modułu. Jako element przeznaczony do montażu wewnątrz rozdzielnic, w typowej instalacji osiąga ochronę IP2X (jak aparatura modułowa). Ostateczny stopień ochrony zależy od obudowy rozdzielnicy.
