Moduł ochronny warystorowy SPD MM20C-275 do Simtec klasy C 20A 230V | 85101012 Simet

Opis i Kluczowe Cechy

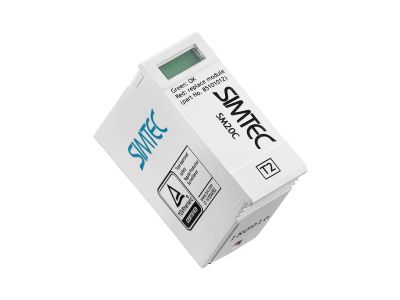

Moduł ochronny warystorowy SPD MM20C-275 to wymienny element systemu ograniczników przepięć Simtec klasy C. Przeznaczony do modeli SM20C/1-275 oraz SM20C/4-275. Wyposażony w warystorowy układ tłumiący przepięcia, pracuje przy napięciu 230 V i prądzie 20 A. Kolor obudowy – szary. Dedykowana konstrukcja umożliwia szybką, modułową wymianę bez ingerencji w okablowanie.

• Napięcie znamionowe 230 V: dopasowanie do standardowych sieci jednofazowych, gwarantuje poprawne zadziałanie przy typowych przepięciach w instalacji niskiego napięcia.
• Prąd znamionowy 20 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, bez ryzyka przeciążenia warystora w normalnych warunkach.
• Warystorowa technologia SPD klasy C: szybka odpowiedź na przepięcia atmosferyczne i łączeniowe, chroni wrażliwe odbiorniki przed uszkodzeniem.
• Kompatybilność z Simtec SM20C/1-275 i SM20C/4-275: gwarantowana wymienność w istniejących rozdzielnicach, łatwy serwis bez modyfikacji obwodów.
• Kompaktowa konstrukcja w kolorze szarym: estetyczne uzupełnienie aparatury modułowej, intuicyjna identyfikacja wizualna w szafie rozdzielczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla ograniczników przepięć i posiada certyfikat CE. Jako element systemu Simtec klasy C zapewnia ochronę zgodną z standardami DIN stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Moduł ochronny warystorowy jest przeznaczony do ochrony przepięciowej w obwodach jednofazowych 230 V. Znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu, gdzie wymagana jest wymienna ochrona klasy C.

• Wymiana uszkodzonego modułu w ogranicznikach Simtec SM20C/1-275 i SM20C/4-275.
• Ochrona instalacji przed przepięciami atmosferycznymi i łączeniowymi w obwodach gniazd i oświetlenia.
• Zabezpieczenie zasilania układów automatyki, sterowników PLC oraz systemów sygnalizacji.
• Modernizacja istniejących rozdzielnic – uzupełnienie o ochronę przepięciową klasy C w standardzie Simtec.

Wskazówki Montażowe

Montaż i wymianę modułu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł instaluje się w ograniczniku Simtec (modele SM20C/1-275 lub SM20C/4-275), który montowany jest na szynie TH35 (DIN). Moment dokręcania przewodów i przekrój żył należy dobrać zgodnie z dokumentacją producenta ogranicznika oraz obowiązującymi normami.

FAQ

• Czy moduł posiada podświetlenie LED? Nie, moduł ochronny MM20C-275 nie jest wyposażony w podświetlenie – jest to pasywny element ochronny, którego stan należy kontrolować wizualnie poprzez wskaźnik uszkodzenia w ograniczniku Simtec.
• Jaki stopień ochrony IP ma moduł? Producent nie podaje konkretnego stopnia IP dla samego modułu. Standardowo elementy montowane wewnątrz rozdzielnicy uzyskują ochronę IP20, co jest wystarczające dla warunków suchych pomieszczeń.
• Jak sprawdzić, czy moduł wymaga wymiany? Należy sprawdzić wskaźnik uszkodzenia w ograniczniku Simtec – jeśli sygnalizuje on uszkodzenie (np. zmianę koloru lub wyświetlenie czerwonej flagi) oraz wykonać wizualną ocenę obudowy warystora. W przypadku podejrzenia przepalenia wymiana jest niezbędna.
