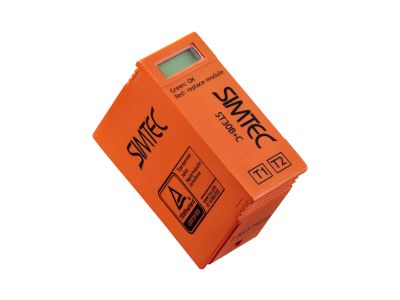

Moduł ochronny warystorowy do Simtec klasy B+C (do ST30B+C 1P i ST30B+C 4P), SIMTEC, STDMM30B+C-275 | 85201028 Simet

Opis i Kluczowe Cechy

Moduł ochronny warystorowy SIMTEC STDMM30B+C-275 (symbol 85201028) przeznaczony jest jako element wymienny do ograniczników przepięć klasy B+C serii ST30B+C (wersja 1P oraz 4P). Zapewnia ochronę instalacji przed przepięciami atmosferycznymi i łączeniowymi. Moduł charakteryzuje się napięciem warystora 275 V, co umożliwia bezpieczne ograniczanie przepięć do poziomu bezpiecznego dla chronionych urządzeń. Kompatybilność z dedykowanymi ogranicznikami SIMTEC gwarantuje niezawodne działanie w rozdzielnicach głównych i podrozdzielniach.

• Napięcie warystora 275 V: Skuteczne ograniczanie przepięć do poziomu bezpiecznego dla instalacji i odbiorników, minimalizacja ryzyka uszkodzenia sprzętu.
• Przeznaczony do ograniczników klasy B+C: Możliwość wymiany w istniejących ogranicznikach SIMTEC ST30B+C (1P i 4P) bez konieczności wymiany całego zestawu – oszczędność czasu i kosztów.
• Kompatybilność z serią ST30B+C: Precyzyjne dopasowanie mechaniczne i elektryczne, zapewniające stabilną pracę i łatwy montaż w rozdzielnicy.
• Modułowa konstrukcja: Szybka wymiana bez demontażu całego ogranicznika sprzyja sprawnej konserwacji i regeneracji ochrony przepięciowej.
• Wysoka jakość wykonania SIMTEC: Niezawodność i bezpieczeństwo w instalacjach przemysłowych i budynkowych, potwierdzone certyfikatem CE.

Zgodność z Normami

Moduł ochronny SIMTEC STDMM30B+C-275 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dotyczących ochrony przed przepięciami. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Moduł warystorowy znajduje zastosowanie wszędzie tam, gdzie istniejące ograniczniki przepięć SIMTEC ST30B+C wymagają wymiany elementu ochronnego – zarówno w instalacjach nowych, jak i modernizowanych. Polecany do ochrony:

• Głównych rozdzielnic budynków mieszkalnych, użyteczności publicznej i przemysłowych przed przepięciami atmosferycznymi.
• Linii zasilających urządzenia wrażliwe – serwery, systemy alarmowe, automatyka budynkowa – w strefach zagrożonych wyładowaniami.
• Instalacji z ogranicznikami klasy B+C w układzie sieci TN, TT, IT – jako część wymienna zachowująca dotychczasową klasę ochrony.
• Systemów fotowoltaicznych i stacji ładowania pojazdów elektrycznych, gdzie wymagana jest niezawodna ochrona przepięciowa.

Wskazówki Montażowe

Montaż modułu ochronnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone (sprawdź brak napięcia). Moduł instaluje się w dedykowanym gnieździe ogranicznika przepięć SIMTEC ST30B+C – nie wymaga dodatkowej szyny TH35. Postępuj zgodnie z dokumentacją techniczną producenta dotyczącą kolejności podłączania i momentu dokręcania śrub. Przekrój przewodów ochronnych i fazowych dobierz zgodnie z projektem instalacji oraz wartością prądu zwarciowego w miejscu montażu. Po wymianie modułu sprawdź poprawność działania ogranicznika zgodnie z instrukcją – wykonaj test wzrokowy wskaźnika stanu (jeśli występuje) lub pomiar rezystancji izolacji.

FAQ

• Czy moduł można zastosować z innymi ogranicznikami przepięć niż SIMTEC ST30B+C? Nie. Moduł STDMM30B+C-275 jest przeznaczony wyłącznie do ograniczników przepięć SIMTEC serii ST30B+C (wersje 1P i 4P). Użycie z innym modelem może prowadzić do nieprawidłowego działania i utraty ochrony.
• Jaki jest stopień ochrony modułu warystorowego? Sam moduł nie ma określonego stopnia ochrony IP – jest montowany wewnątrz ogranicznika, który posiada obudowę o stopniu ochrony zależnym od konkretnego modelu (zazwyczaj IP20 dla rozdzielnic). Szczegóły znajdziesz w karcie katalogowej ogranicznika.
• Czy moduł wymaga dodatkowego zabezpieczenia nadprądowego? Moduł jest elementem wewnętrznym ogranicznika klasy B+C, który sam posiada wbudowane zabezpieczenie termiczne i odłącznik. Nie wymaga dodatkowego bezpiecznika. Montaż oraz dobór zabezpieczeń upstream powinien być zgodny z projektem instalacji i dokumentacją producenta.
