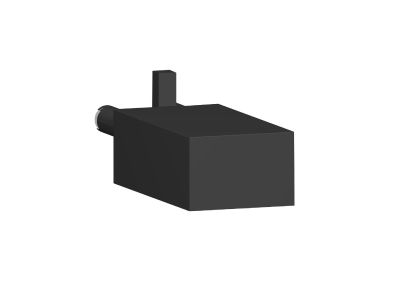

Moduł ochronny do gniazda RPZ i RXZ 6-250V DC Zelio Relay | RXM040W Schneider Electric

Opis i Kluczowe Cechy

Moduł ochronny RXM040W z serii Zelio Relay od renomowanego producenta Schneider Electric to zaawansowane akcesorium elektro-techniczne, zaprojektowane w celu zwiększenia niezawodności układów sterowania. Głównym elementem modułu jest dioda zabezpieczająca, która pracuje w szerokim zakresie napięcia znamionowego od 6 V do 250 V DC. Jej kluczowym zadaniem jest tłumienie przepięć indukowanych w cewce przekaźnika podczas jego wyłączania, co chroni wrażliwe elementy półprzewodnikowe w układzie sterowania przed uszkodzeniem.

• Szeroki zakres napięcia: Obsługa napięć stałych (DC) w przedziale 6-250 V pozwala na uniwersalne zastosowanie w różnorodnych systemach automatyki.
• Kompaktowa konstrukcja: Elastyczna budowa modułu pozwala na znaczną oszczędność miejsca wewnątrz szafy sterowniczej, co przekłada się na możliwość redukcji gabarytów obudowy.
• Wysoka kompatybilność: Moduł został w pełni zoptymalizowany do współpracy z gniazdami typu RSZ (zarówno dla konfiguracji 1, 2 C/O, jak i 2, 3, 4 C/O) oraz gniazdami RPZ i RXZ.
• Optymalizacja kosztów: Zapewnia ekonomiczne rozwiązanie przy implementacji złożonych funkcji przełączania, zwiększając jednocześnie żywotność całego układu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric, co gwarantuje pełną kompatybilność z dedykowanymi seriami przekaźników Zelio. Moduł spełnia wymagania dyrektyw dotyczących bezpieczeństwa komponentów elektrycznych, co jest potwierdzone certyfikacją niezbędną do stosowania w profesjonalnych instalacjach przemysłowych. Dzięki zastosowaniu materiałów wysokiej jakości, moduł zapewnia stabilną pracę w trudnych warunkach środowiskowych typowych dla szaf rozdzielczych.

Zastosowanie

Moduł RXM040W znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej i budynkowej. Jest niezastąpiony wszędzie tam, gdzie wykorzystywane są przekaźniki elektromagnetyczne sterowane prądem stałym. Idealnie sprawdza się w układach wymagających dużej gęstości upakowania komponentów, gdzie niezawodność maszyny jest priorytetem. Dzięki możliwości współpracy ze zworkami magistrali, moduł pozwala na oszczędność czasu montażu nawet do 65%, co czyni go preferowanym wyborem przy budowie seryjnych szaf sterowniczych i rozdzielnic.

Wskazówki Montażowe

Instalacja modułu ochronnego RXM040W jest intuicyjna i nie wymaga specjalistycznych narzędzi. Moduł należy wsunąć w dedykowane gniazdo przekaźnika (RSZ, RPZ lub RXZ) przed zamontowaniem samego przekaźnika. Należy zwrócić szczególną uwagę na polaryzację napięcia DC, aby dioda mogła poprawnie pełnić funkcję zabezpieczającą. Dzięki precyzyjnemu dopasowaniu, moduł pewnie trzyma się w gnieździe, co eliminuje ryzyko poluzowania się pod wpływem wibracji. Łatwość demontażu pozwala na szybką diagnostykę lub modernizację układu bez konieczności demontażu całego okablowania.

FAQ

• Czy moduł RXM040W współpracuje z napięciem zmiennym AC? Nie, ten konkretny model jest wyposażony w diodę i jest przeznaczony wyłącznie do obwodów prądu stałego (DC) w zakresie 6-250 V.
• Z jakimi gniazdami jest kompatybilny ten moduł? Moduł jest w pełni kompatybilny z gniazdami Schneider Electric typu RSZ, RPZ oraz RXZ, obsługującymi różne konfiguracje styków (od 1 do 4 C/O).
• Jakie są główne korzyści z zastosowania diody w module? Dioda eliminuje piki napięciowe powstające przy rozłączaniu cewki przekaźnika, co zapobiega zakłóceniom elektromagnetycznym i chroni sterowniki PLC przed awarią.
