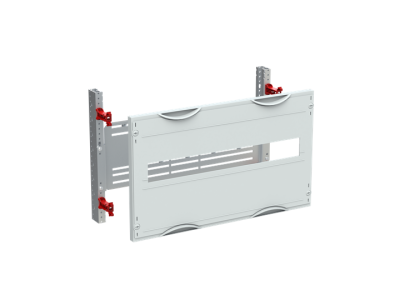

Moduł na wyłączniki Tmax T1-T3, do samodzielnego montażu (zestaw), CombiLine, MBA290T | 2CPX041644R9999 ABB

Alternatywny kod produktu: 2CPX041644R9999

Opis i Kluczowe Cechy

Moduł montażowy CombiLine MBA290T (symbol 2CPX041644R9999) to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w szafach sterowniczych. Zaprojektowany do współpracy z wyłącznikami głównymi Tmax T1-T3, zapewnia elastyczną konfigurację przestrzeni montażowej. Szerokość użytkowa 449 mm (48 jednostek) i konstrukcja 2 GU (300 mm) pozwala na montaż dodatkowych elementów modułowych w systemie szyn zbiorczych 4-biegunowych.

• Szerokość użytkowa 449 mm (48 jednostek): Umożliwia montaż szerokiej gamy aparatury modułowej, zapewniając elastyczność w projektowaniu rozdzielnic.
• Konstrukcja 2 GU (300 mm): Wysokość montażowa dostosowana do standardowych szaf sterowniczych, ułatwiająca integrację z istniejącymi systemami.
• System szyn zbiorczych 4-biegunowy: Zapewnia stabilne i pewne mocowanie aparatury, minimalizując ryzyko zwarć i nieprawidłowego połączenia.
• Pokrywa z tworzywa sztucznego RAL 7035 z zamknięciem 90 stopni: Estetyczne i funkcjonalne rozwiązanie zabezpieczające przed przypadkowym dotknięciem części pod napięciem.
• Maksymalny prąd znamionowy 250 A: Gwarantuje odpowiednią obciążalność prądową dla zastosowań przemysłowych i budowlanych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej, w tym PN-EN 61439-1 i PN-EN 61439-2. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł CombiLine MBA290T przeznaczony jest do budowy i rozbudowy rozdzielnic niskiego napięcia, gdzie wymagana jest elastyczna konfiguracja przestrzeni montażowej.

• Montaż wyłączników głównych Tmax T1-T3 w szafach sterowniczych i rozdzielniach przemysłowych.
• Budowa modułowych paneli rozdzielczych o zwiększonej szerokości użytkowej.
• Wymiana lub rozbudowa istniejących systemów rozdzielczych z zachowaniem kompatybilności z aparaturą modułową.
• Stosowanie w instalacjach przemysłowych, budowlanych i energetycznych wymagających wysokiej obciążalności prądowej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w danej części instalacji. Panel montować na standardowych szynach TH w szafie rozdzielczej, zachowując minimalną głębokość montażu 215 mm. Pokrywę zabezpieczyć przed przypadkowym otwarciem, dociskając do pozycji 90 stopni. Podczas montażu aparatury modułowej należy przestrzegać dopuszczalnego prądu znamionowego 250 A i stosować odpowiednie momenty dokręcania przewidziane przez producenta.

FAQ

• Czy moduł MBA290T jest kompatybilny z innymi wyłącznikami niż Tmax T1-T3? Moduł zaprojektowany jest wyłącznie do współpracy z wyłącznikami Tmax T1-T3. Do montażu innych typów aparatury zaleca się stosowanie dedykowanych modułów.
• Jaki jest maksymalny prąd znamionowy modułu? Maksymalny prąd znamionowy modułu wynosi 250 A, co określa jego obciążalność w instalacjach niskiego napięcia.
• Czy moduł posiada stopień ochrony IP? Stopień ochrony IP nie został określony w danych produktu. Moduł przeznaczony jest do stosowania w suchych pomieszczeniach wewnętrznych.
