Moduł na wyłączniki Tmax T1-T3,(do samodzielnego montażu), CombiLine, MBA190T | 2CPX041643R9999 ABB

Alternatywny kod produktu: 2CPX041643R9999

Opis i Kluczowe Cechy

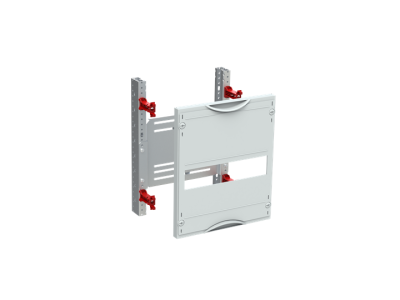

Moduł wyposażenia wnętrza CombiLine MBA190T (symbol 2CPX041643R9999) to niezmontowany panel rozdzielczy przeznaczony do wyłączników głównych Tmax T1–T3. Oferuje 24 jednostki przestrzenne (2 GU = 300 mm) i szerokość użytkową 199 mm, co zapewnia elastyczną aranżację aparatury. Przystosowany do 4-biegunowego systemu szyn zbiorczych o maksymalnym prądzie znamionowym 250 A, z pokrywą z tworzywa sztucznego (wycięcie, zamknięcie 90°, RAL 7035).

• Maksymalny prąd znamionowy 250 A: Umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu w rozdzielnicach głównych bez ryzyka przeciążenia.
• 24 jednostki przestrzenne (2 GU = 300 mm): Zapewniają dużą elastyczność w rozmieszczeniu aparatury modułowej i przyłączeniowej wewnątrz rozdzielnicy.
• Szerokość użytkowa 199 mm: Pozwala na montaż szerokiej gamy osprzętu, optymalizując wykorzystanie przestrzeni w szafie.
• Pokrywa z wycięciem, RAL 7035, zamknięcie 90°: Ułatwia dostęp do aparatury oraz zapewnia estetyczne wykończenie w standardowym kolorze szarym.
• Dedykowany do Tmax T1–T3 (niekompatybilny z XT1/XT3): Gwarantuje prawidłowe dopasowanie i bezpieczeństwo instalacji przy zachowaniu specyfikacji producenta.

Zgodność z Normami

Produkt przeznaczony do montażu w rozdzielnicach niskiego napięcia, zgodny z ogólnymi wymaganiami norm europejskich oraz posiada certyfikację CE. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Moduł CombiLine MBA190T służy do budowy rozdzielnic głównych i podrozdzielnic z wyłącznikami Tmax T1–T3. Sprawdza się w instalacjach przemysłowych i komercyjnych wymagających wysokiej elastyczności konfiguracji.

• Tworzenie głównych pól rozdzielczych w systemach szyn zbiorczych 4-biegunowych.
• Zabudowa wyłączników głównych Tmax T1–T3 w szafach o głębokości od 120 mm.
• Aranżacja rozdzielnic dla obwodów o prądzie do 250 A.
• Wykorzystanie w modułowych systemach rozdzielczych CombiLine do elastycznej i powtarzalnej konfiguracji.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia przed rozpoczęciem prac. Moduł montuje się na szynie TH35 lub w systemie szyn zbiorczych zgodnie z dokumentacją producenta. Momenty dokręcania połączeń oraz przekrój przewodów należy dobrać do maksymalnego prądu 250 A. Minimalna głębokość szafy wymagana dla prawidłowego montażu wynosi 120 mm.

FAQ

• Czy moduł MBA190T jest kompatybilny z wyłącznikami Tmax XT1/XT3? Nie, produkt jest dedykowany wyłącznie do serii Tmax T1–T3; nie jest przystosowany do montażu MCCB XT1 i XT3.
• Jaka jest minimalna głębokość szafy wymagana do montażu? Moduł może być użytkowany od głębokości szafy 120 mm.
• Czy pokrywa jest fabrycznie wyposażona w wycięcie? Tak, wykonanie pokrywy obejmuje wycięcie ułatwiające dostęp do aparatury – zamknięcie 90° w kolorze RAL 7035.
