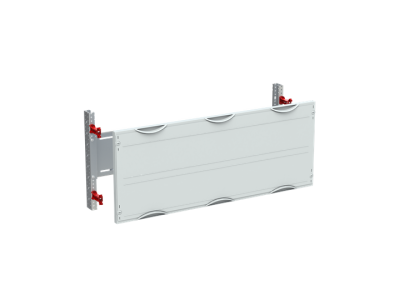

Moduł na Tmax XT2 szer. 3PW, do samodzielnego montażu (zestaw), CombiLine, MBA391T | 2CPX042843R9999 ABB

Alternatywny kod produktu: 2CPX042843R9999

Opis i Kluczowe Cechy

Moduł na Tmax XT2 (symbol 2CPX042843R9999) z serii CombiLine to modułowy panel rozdzielczy zaprojektowany do pracy z wyłącznikami głównymi Tmax. Szerokość 3 modułów (3 × 75 mm) i 72 jednostki przestrzenne zapewniają elastyczność w konfiguracji rozdzielnicy. Urządzenie wyposażone jest w pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035, z funkcją zamknięcia pod kątem 90 stopni. Maksymalny prąd znamionowy 250 A gwarantuje niezawodną pracę w instalacjach o średnim i dużym obciążeniu.

• Szerokość 3 modułów (3 × 75 mm): Kompaktowe wymiary ułatwiają montaż w standardowych szafach rozdzielczych o głębokości od 260 mm.
• 72 jednostki przestrzenne: Pozwala na precyzyjne rozmieszczenie aparatury i osprzętu w rozdzielnicy.
• 4-biegunowa konstrukcja: Zapewnia pełną izolację obwodów fazowych, neutralnego i ochronnego (PE) – niezbędne w instalacjach zasilanych trójfazowo.
• Maksymalny prąd 250 A: Odporność na wysokie obciążenia prądowe, odpowiedni do zasilania głównych obwodów rozdzielczych.
• Pokrywy z tworzywa RAL 7035, zamknięcie 90°: Estetyczne wykończenie i funkcjonalne rozwiązanie ułatwiające dostęp do wnętrza modułu podczas prac konserwacyjnych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia, w tym EN 61439-1 i EN 60947-2. Posiada deklarację zgodności CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł na Tmax XT2 3PW znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest modularna budowa z możliwością indywidualnego dostosowania wyposażenia.

• Główne rozdzielnice budynkowe (w budynkach mieszkalnych, biurowych i przemysłowych).
• Rozdzielnice przemysłowe – zasilanie maszyn i urządzeń o średnim i dużym poborze mocy.
• Instalacje energetyczne wymagające separacji obwodów fazowych, neutralnego i ochronnego.
• Modernizacja istniejących rozdzielnic poprzez wymianę modułów na standard CombiLine.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Moduł należy zamontować na szynach zbiorczych zgodnie z instrukcją producenta, zachowując odpowiednie odstępy między sąsiednimi modułami. Pokrywy należy zamknąć pod kątem 90 stopni, aby zapewnić odpowiednią wentylację i ochronę przed dotykiem. Przed uruchomieniem należy sprawdzić dokręcenie połączeń śrubowych i zgodność z dokumentacją techniczną.

FAQ

• Czy moduł jest kompatybilny z innymi seriami wyłączników niż Tmax XT2? Moduł jest zaprojektowany wyłącznie do współpracy z wyłącznikami Tmax XT2 w systemie CombiLine. Inne serie mogą wymagać dedykowanych adapterów lub modułów.
• Jaka jest maksymalna temperatura pracy modułu? Dane nie zawierają informacji o zakresie temperatur eksploatacyjnych. Zaleca się stosowanie w środowiskach zgodnych z klasą klimatyczną rozdzielnicy, typowo od -5°C do +40°C.
• Czy moduł posiada zabezpieczenie przed zwarciem? Sam moduł nie posiada wbudowanego zabezpieczenia zwarciowego – pełni rolę konstrukcyjną i separacyjną. Zabezpieczenie musi być zapewnione przez współpracujący wyłącznik Tmax XT2 lub dodatkowe aparaty ochronne w obwodzie.
