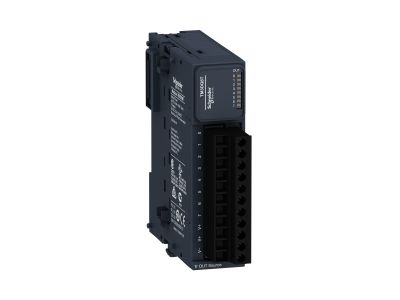

Moduł Modicon TM3 8 wyjść tranzystorowych Modicon TM3 | TM3DQ8T Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych Modicon TM3DQ8T firmy Schneider Electric to część gamy Modicon TM3, przeznaczona do współpracy ze sterownikami PLC z serii M221, M241 oraz M251. Urządzenie oferuje 8 wyjść tranzystorowych o logice dodatniej (źródło), co umożliwia bezpośrednie sterowanie odbiornikami prądu stałego. Dzięki modułowej konstrukcji montaż na szynie DIN jest szybki i nie zajmuje cennej przestrzeni w szafie sterowniczej.

• 8 wyjść tranzystorowych (logika dodatnia): Pozwala na niezawodne sterowanie wieloma odbiornikami, takimi jak zawory proporcjonalne, siłowniki, przekaźniki czy diody LED, bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Kompatybilność z Modicon M221, M241, M251: Gwarantuje bezproblemową integrację z popularnymi sterownikami PLC Schneider Electric, co upraszcza projektowanie i rozbudowę systemów automatyki.
• Wyjścia o typie źródło (PNP): Umożliwia łatwe łączenie z czujnikami i aktuatorami o wspólnej masie, co minimalizuje liczbę przewodów i redukuje koszty instalacji.
• Modułowa budowa z zaciskami sprężynowymi: Zapewnia szybki i pewny montaż przewodów o odpowiednim przekroju, bez użycia narzędzi, co przyspiesza prace instalacyjne.
• Kompaktowa szerokość zgodna z systemem Modicon TM3: Oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę systemu o dodatkowe moduły wejść/wyjść.

Zgodność z Normami

Moduł TM3DQ8T został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i jakości dla sprzętu automatyki przemysłowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD). Dokładne numery norm dostępne są w oficjalnej dokumentacji producenta.

Zastosowanie

Moduł wyjść tranzystorowych TM3DQ8T znajduje zastosowanie w różnorodnych układach sterowania przemysłowego i automatyki budynkowej, gdzie wymagane jest szybkie, bezstykowe przełączanie odbiorników prądu stałego.

• Sterowanie zaworami elektromagnetycznymi, siłownikami pneumatycznymi i hydraulicznymi w liniach produkcyjnych.
• Generowanie sygnałów sterujących do przekaźników, styczników i falowników w szafach sterowniczych.
• Komunikacja z panelami HMI oraz systemami nadrzędnymi SCADA poprzez wymianę sygnałów dyskretnych.
• Zastosowanie w automatyce budynkowej do sterowania oświetleniem, żaluzjami, bramami i systemami wentylacji.

Wskazówki Montażowe

Montaż i podłączenie modułu TM3DQ8T mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia wyjść (szczegóły w dokumentacji producenta). Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów – należy upewnić się, że są one prawidłowo wciśnięte i zablokowane. Moment dokręcania (jeśli dotyczy) oraz inne szczegóły montażowe podano w karcie katalogowej. Po zakończeniu instalacji sprawdzić poprawność połączeń przed załączeniem napięcia.

FAQ

• Jaka jest liczba wyjść w module TM3DQ8T? Moduł oferuje 8 wyjść dyskretnych, każde w konfiguracji tranzystorowej (logika dodatnia, typ źródło).
• Z jakimi sterownikami PLC jest kompatybilny ten moduł? Moduł przeznaczony jest do współpracy ze sterownikami Modicon M221, M241 oraz M251 (zgodność gamy TM3).
• Jaki typ wyjścia zastosowano – tranzystor czy przekaźnik? Wyjścia są tranzystorowe (PNP, źródło), co zapewnia szybkie przełączanie (brak elementów mechanicznych) i długą żywotność, idealne do sterowania odbiornikami prądu stałego.
