Moduł Modicon TM3 8 wyjść przekaźnikowych Modicon TM3 | TM3DQ8R Schneider Electric

Opis i Kluczowe Cechy

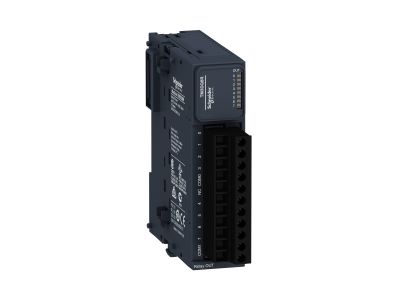

Moduł wyjść dyskretnych TM3DQ8R z serii Modicon TM3 firmy Schneider Electric to rozszerzenie dla sterowników Modicon M221, M241 oraz M251. Wyposażony w 8 przekaźników ze stykami normalnie otwartymi (NO) umożliwia przełączanie obciążeń 240 V AC. Moduł zasilany jest napięciem 24 V DC i pracuje z logiką dodatnią lub ujemną, co zapewnia elastyczną integrację z różnymi konfiguracjami PLC. Szerokość modułu (standardowa dla serii TM3) pozwala na oszczędne zagospodarowanie szafy sterowniczej.

• 8 wyjść przekaźnikowych NO: Możliwość sterowania do 8 niezależnych obwodów odbiorczych – idealne do rozdzielania sygnałów sterujących i zabezpieczeń w aplikacjach przemysłowych.
• Napięcie przełączane 240 V AC: Bezpośrednie sterowanie urządzeniami takimi jak zawory, silniki monofazowe czy oprawy oświetleniowe bez dodatkowych styczników.
• Zasilanie 24 V DC (logika dodatnia/ujemna): Kompatybilność z niskonapięciowym systemem sterowania PLC – umożliwia pracę zarówno z wyjściami typu sourcing, jak i sinking.
• Kompatybilność z Modicon M221, M241, M251: Łatwa rozbudowa istniejącej instalacji automatyki bez wymiany głównego sterownika – skraca czas integracji i obniża koszty modernizacji.
• Styk przekaźnika (brak prądu znamionowego w danych – zalecany dobór do obciążenia zgodnie z dokumentacją producenta): Gwarancja trwałości łączeń przy zachowaniu norm bezpieczeństwa.

Zgodność z Normami

Moduł TM3DQ8R jest zgodny z europejskimi standardami automatyki oraz posiada certyfikację CE. Producent deklaruje spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Szczegółowe informacje o konkretnych normach (np. IEC/EN) znajdują się w oryginalnej dokumentacji technicznej produktu.

Zastosowanie

Moduł przeznaczony jest do rozszerzenia sterowników Modicon o 8 wyjść przekaźnikowych w aplikacjach wymagających separacji galwanicznej i przełączania obciążeń AC/DC. Sprawdza się w systemach sterowania maszynami, liniami produkcyjnymi i instalacjami budynkowymi.

• Sterowanie zaworami, siłownikami i silnikami małej mocy w procesach przemysłowych.
• Impulsowe załączanie styczników, przekaźników pomocniczych lub sygnalizacji w szafach sterowniczych.
• Rozdzielanie sygnałów do wyjść PLC w automatyce budynkowej (oświetlenie, wentylacja, rolety).
• Integracja z systemami HMI i SCADA jako element wykonawczy w pętlach sterowania.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sterownika oraz obwodów zewnętrznych. Moduł montuje się na szynie DIN TH35 zgodnie z systemem zacisków sprężynowych lub śrubowych (szczegóły w instrukcji producenta). Przekrój przewodów dobierz do prądu obciążenia oraz wymagań dokumentacji technicznej. Moment dokręcania śrub zacisków oraz sposób podłączenia magistrali komunikacyjnej znajdziesz w oryginalnej karcie katalogowej TM3DQ8R.

FAQ

• Czy moduł TM3DQ8R wymaga osobnego zasilania? Tak, moduł potrzebuje zewnętrznego zasilania 24 V DC do cewek przekaźników. Zasilanie to może być dostarczone z tego samego źródła co sterownik Modicon.
• Jaki jest typ styku wyjść – NO czy NC? Wszystkie 8 wyjść to styki normalnie otwarte (NO). W stanie spoczynkowym (brak sygnału sterującego) styki są rozwarte.
• Czy moduł jest kompatybilny z innymi sterownikami niż Modicon M221/M241/M251? Producent deklaruje zgodność tylko z wymienionymi modelami. Zastosowanie z innymi urządzeniami wymaga indywidualnej weryfikacji kompatybilności elektrycznej i komunikacyjnej.
