Moduł Modicon TM3 4AI Modicon TM3 | TM3AI4 Schneider Electric

Opis i Kluczowe Cechy

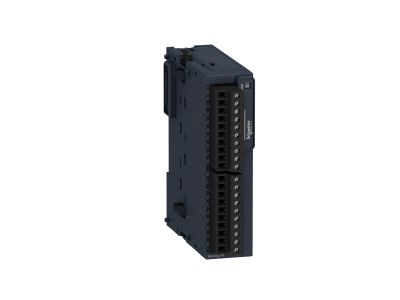

Moduł Modicon TM3 4AI (SKU: TM3AI4) to profesjonalne rozszerzenie analogowe od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane, aby znacząco zwiększyć elastyczność systemów sterowania PLC opartych na jednostkach centralnych z serii Modicon M221, M241 oraz M251. Moduł udostępnia cztery niezależne kanały wejść analogowych, które umożliwiają precyzyjne przetwarzanie sygnałów ciągłych na dane cyfrowe. Dzięki zastosowaniu nowoczesnej magistrali komunikacyjnej TM3, moduł charakteryzuje się wysoką szybkością transmisji danych oraz minimalnymi opóźnieniami w procesie odczytu wartości pomiarowych.

• Cztery kanały wejściowe: Pozwalają na jednoczesne podłączenie wielu przetworników pomiarowych, co optymalizuje koszty instalacji.
• Pełna integracja systemowa: Moduł jest w pełni kompatybilny z ekosystemem Modicon TM3, co zapewnia błyskawiczną konfigurację w środowisku programistycznym EcoStruxure Machine Expert.
• Kompaktowa konstrukcja: Szerokość modułu została zminimalizowana, co pozwala na oszczędność cennego miejsca na szynie montażowej w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w wymagających warunkach przemysłowych, gdzie stabilność sygnału jest priorytetem. Moduł Modicon TM3 4AI spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikaty takie jak CE, UL, CSA oraz RCM, co potwierdza jego najwyższą jakość i dopuszczenie do użytku na rynkach globalnych. Obudowa urządzenia zapewnia stopień ochrony odpowiedni dla montażu wewnątrz szaf sterowniczych, chroniąc elektronikę przed zanieczyszczeniami.

Zastosowanie

Moduł TM3AI4 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz systemach BMS (Building Management Systems). Jest niezastąpiony wszędzie tam, gdzie wymagany jest precyzyjny odczyt sygnałów z czujników analogowych. Idealnie sprawdza się w:

• Układach sterowania procesami HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Monitorowaniu parametrów pracy maszyn, takich jak ciśnienie oleju czy temperatura uzwojeń.
• Systemach dozowania i ważenia w przemyśle spożywczym i chemicznym.
• Integracji z przetwornikami pomiarowymi poziomu cieczy w zbiornikach.

Wskazówki Montażowe

Instalacja modułu Modicon TM3 4AI jest intuicyjna dzięki systemowi montażu na standardowej szynie DIN o szerokości 35 mm. Aby zapewnić długowieczność i poprawność pomiarów, należy przestrzegać poniższych zasad:

• Połączenie magistrali: Moduł należy wpiąć bezpośrednio z prawej strony jednostki centralnej PLC lub poprzedniego modułu rozszerzeń za pomocą zintegrowanego złącza magistrali bocznej.
• Okablowanie sygnałowe: Zaleca się stosowanie przewodów ekranowanych o odpowiednim przekroju (np. 0,5 mm² do 1,5 mm²) dla sygnałów analogowych, aby zminimalizować wpływ zakłóceń elektromagnetycznych.
• Uziemienie: Ekran przewodu sygnałowego powinien być uziemiony w jednym punkcie, najlepiej przy szafie sterowniczej, aby uniknąć pętli masy.

FAQ

1. Czy moduł TM3AI4 współpracuje ze sterownikami innych producentów?
Nie, moduł ten jest dedykowanym rozszerzeniem dla sterowników Schneider Electric z serii Modicon M221, M241 oraz M251.

2. Czy wejścia analogowe wymagają kalibracji przed pierwszym użyciem?
Moduł jest fabrycznie skalibrowany, jednak w oprogramowaniu sterownika należy skonfigurować zakresy sygnałów (np. 0-10V lub 4-20mA) zgodnie z podłączonymi czujnikami.

3. Jakie jest dopuszczalne napięcie zasilania dla modułu?
Moduł pobiera zasilanie bezpośrednio z magistrali TM3 jednostki centralnej, co eliminuje konieczność doprowadzania dodatkowych przewodów zasilających do samego modułu.
